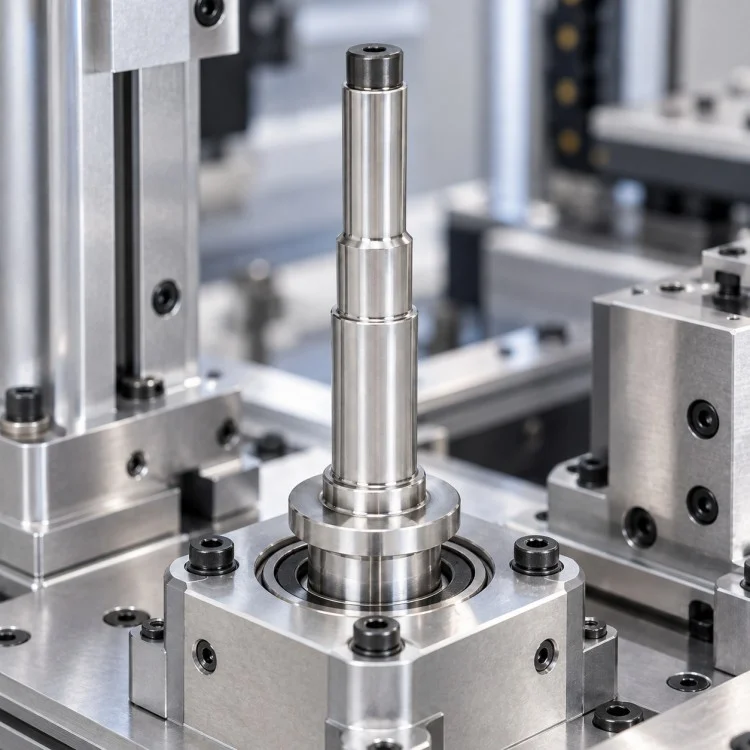

Præcisions CNC-bearbejdet, trinformet aksel med flange

For OEM'er er Xiangxing Xin en producent af præcisions-CNC-bearbejdet, trindelt aksel med fokus på aksler, hvor flere diametre og aksiale referencer skal fungere sammen. I stedet for at bruge én kontinuerlig cylindrisk overflade, kombinerer komponenten flere akseltapper, overgangsskuldre og en integreret flange, så forskellige matchende dele kan placeres i definerede positioner langs den samme rotationsakse.

Flangen er især vigtig i denne struktur. Det kan fungere som et aksialt stop, monteringsreference eller adskillelsespunkt mellem to samlingszoner, afhængigt af udstyrets design. Dens overfladeposition og tykkelse skal derfor betragtes sammen med de tilstødende akseldiametre i stedet for at inspiceres som et isoleret eksternt træk.

Flere trindelte sektioner er fordelt langs skaftets længde. Disse områder kan have forskellige pasformskrav, hvilket betyder, at en tapp kan fungere som en lokaliseringsflade, mens en anden sektion kun giver frigang eller strukturel støtte. Endelige tolerancer bør følgelig følge den reelle funktion af hver diameter vist på kundetegningen.

Procesplanlægning for denne type emne begynder normalt med et stabilt drejedatum. Grov- og slutdrejning er arrangeret rundt om akselsekvensen, skulderpositioner og flangeflader. Hvor strammere løbepasninger eller overfladekrav er specificeret, kan udvalgte cylindriske områder få yderligere efterbehandling eller slibning efter hoveddrejningsoperationerne.

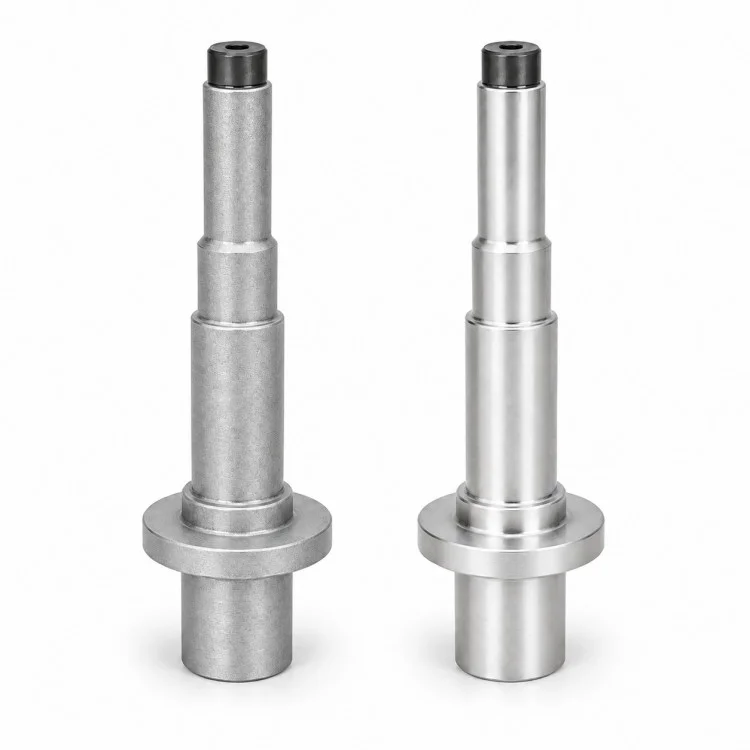

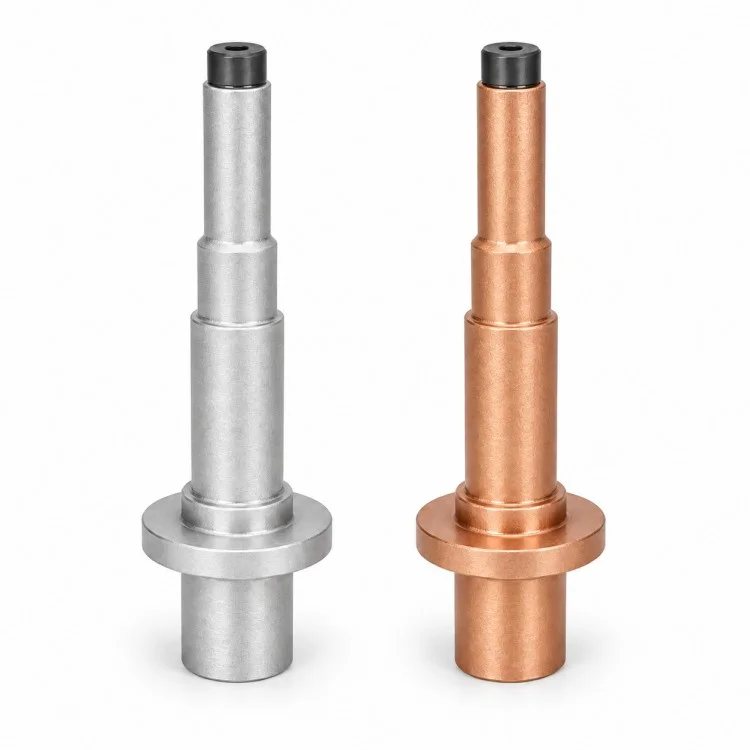

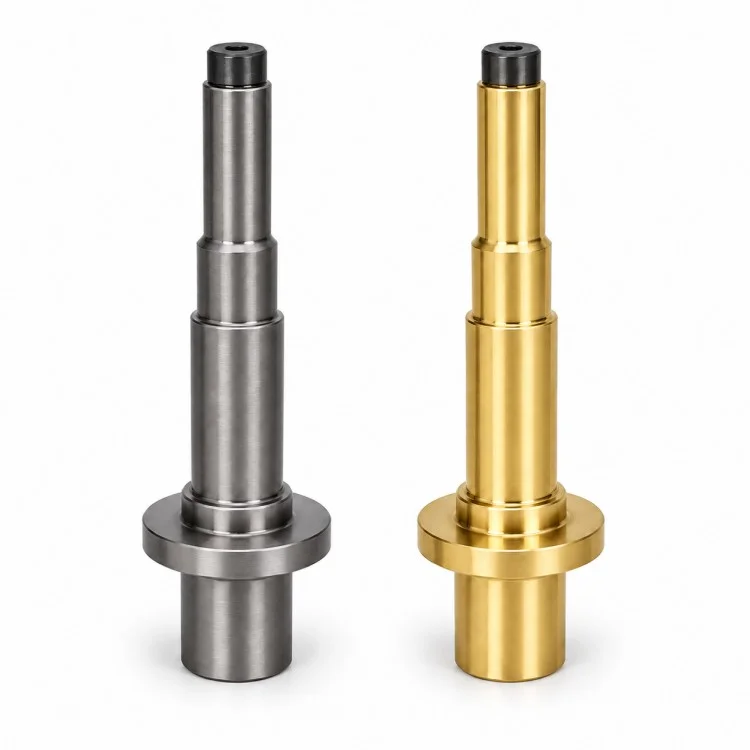

Xiamen Xiangxing Xin Industry and Trade Co., Ltd.kan fremstille denne type aksel i passende aluminiumslegeringer, rustfrit stål, kulstof/legeret stål, messing og andre bekræftede bearbejdelige materialer. Inspektion kan fokusere på diameterovergange, aksiale afstande, flangeflader, totallængde og andre dimensioner, der direkte har indflydelse på installation og mekanisk justering.

Specifikationer

Produktegenskaber

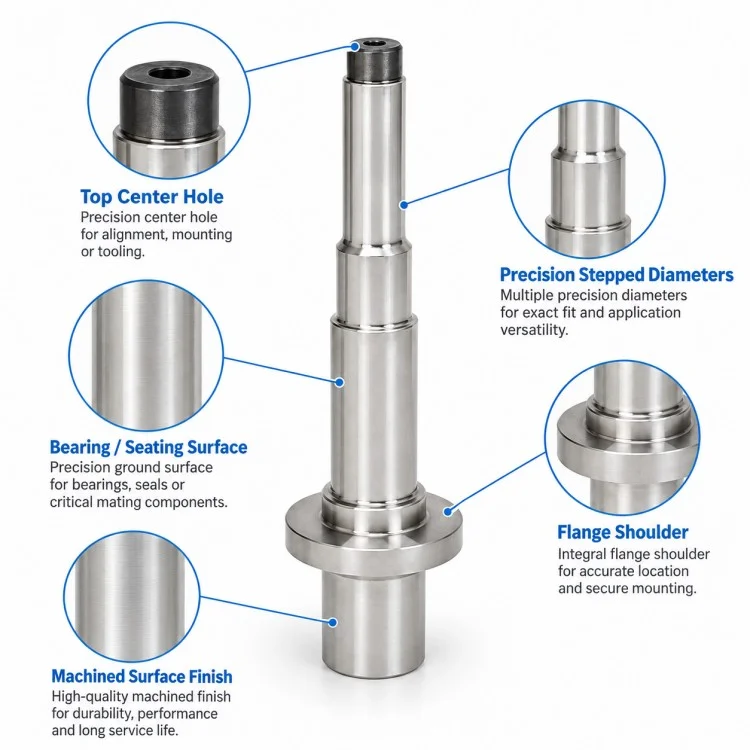

Funktionelle diametre i stedet for ét ensartet skaft

Forskellige sektioner af akslen kan tildeles forskellige diametre og pasformskrav, hvilket gør det muligt for en komponent at interagere med flere sammenkoblede dele.

Integreret aksial flange

Flangen skaber en positiv aksial reference uden at kræve en separat krave i design, hvor et integreret stop foretrækkes.

Klart definerede skulderovergange

Flere skuldre adskiller funktionstaperne og hjælper med at etablere monteringspositionen af ​​lejer, bøsninger eller andre cylindriske komponenter.

Længdedimensionskontrol

For en præcisions CNC-bearbejdet flange-trinnet aksel, kan aksiale afstande mellem skuldre og flangen være lige så vigtige som individuelle diametre, fordi disse dimensioner bestemmer, hvor sammenpassende dele sidder efter samling.

Selektiv præcision

Kun de overflader, der faktisk kræver præcisionspasninger, har brug for strammere kontrol, mens ikke-kritiske strukturelle områder kan følge passende generelle tolerancer.

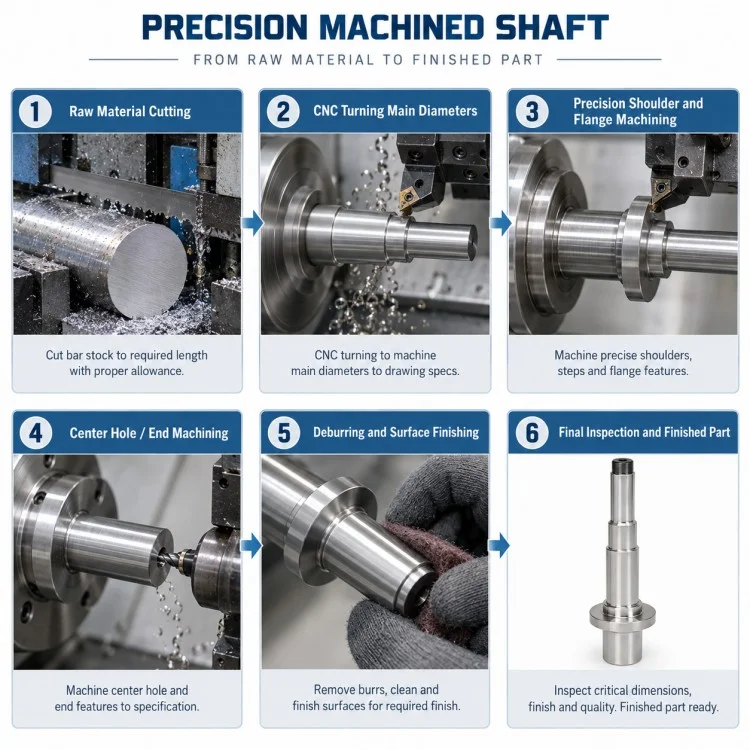

Fremstillingsproces

FAQ

Q1: Kan hver trinformet diameter have en anden tolerance?

Ja. Tolerancer kan tildeles i henhold til funktionen af ​​hver kladde i stedet for at anvende en tolerance på hele akslen.

Q2: Kan flangepositionen styres som en kritisk aksial dimension?

Ja. Når flangen bestemmer monteringspositionen, kan dens fladeplacering behandles som en nøglereferencedimension.

Q3: Kan lejetappene slibes efter drejning?

Ja, når tegningen kræver en pasform eller overfladefinish, der gør slibning passende.

Q4: Kan akslen fremstilles af et solidt stykke?

Hvis kundetegningen og materialevejen er passende, kan den trinformede aksel og flange fremstilles som én integreret komponent.

Q5: Hvilken information hjælper dig med at citere denne del nøjagtigt?

Den mest nyttige information omfatter alle akseldiametre, aksiale længder, flangedimensioner, pasformstolerancer, overfladeruhed, materiale, varmebehandling og ordremængde.

Spørgsmål 6: Skal alle trinsektioner have samme overfladefinish?

Nej. Lejesæder, lokaliseringstapler og generelle strukturelle overflader kan have forskellige krav til ruhed alt efter funktion.

Q7: Kan prototyper produceres før batchordrer?

Ja. Prototypemængder kan bruges til at verificere nøglepasninger og monteringsdimensioner før gentagen produktion.

Direkte fabriksfordele

Til akselprojekter med flere trin yder Xiamen Xiangxing Xin Industry and Trade Co., Ltd. Xiangxing Xin direkte produktionsstøtte til præcisions-CNC-bearbejdet flangetrinnet aksel fra teknisk gennemgang gennem inspektion og gentagen produktion.

Stærk drejning og fræsedrejningsevne

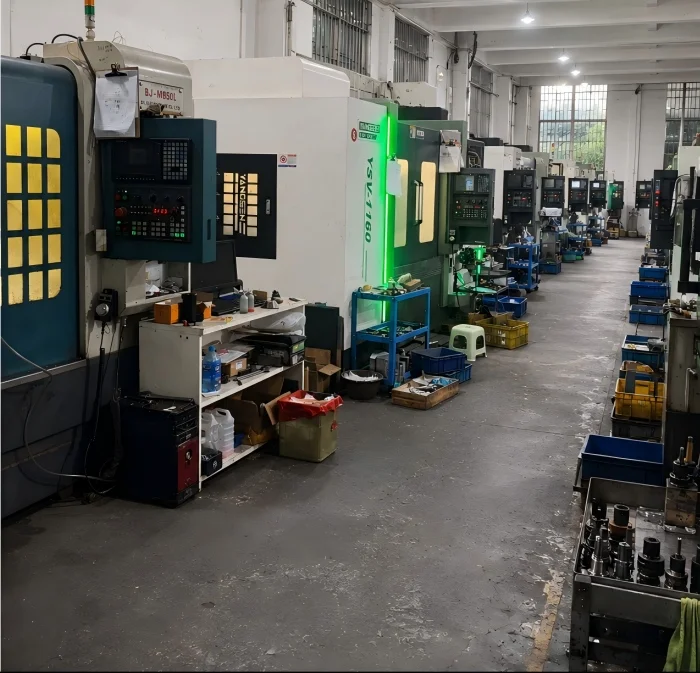

Fabrikken kombinerer CNC-dreje- og drejefræserudstyr, hvilket gør det muligt at koordinere akselbaserede geometrier og yderligere ikke-rotationsdetaljer i henhold til delens design.

Praktisk tolerancetildeling

I stedet for at tvinge unødvendigt snævre tolerancer på hele komponenten, kan ingeniørgennemgang identificere ægte lejesæder, lokalisere akseltap og aksiale referenceflader før bearbejdning.

Kritisk overfladeinspektion

CMM, højdemåling, ruhedsinspektion, mikrometre og andet inspektionsudstyr kan vælges i henhold til det faktiske dimensionskrav.

Support fra prototype til produktion

Prototypeordrer i ét stykke kan accepteres, hvilket gør det muligt at verificere nye akseldesigns, før de flyttes til almindelige produktionsmængder.

Sekundære processer tilgængelige

Når tegningen kræver det, kan varmebehandling, overfladebehandling og relaterede outsourcede processer koordineres inden for fremstillingsruten.

Stabil gentagne ordrereference

Når kritiske dimensioner og funktionelle overflader er bekræftet, kan proces- og inspektionspunkter opretholdes til efterfølgende produktion, hvilket hjælper med at forbedre repeterbarheden mellem batches.
