Præcisions CNC bearbejdet trinvist sporgearaksel

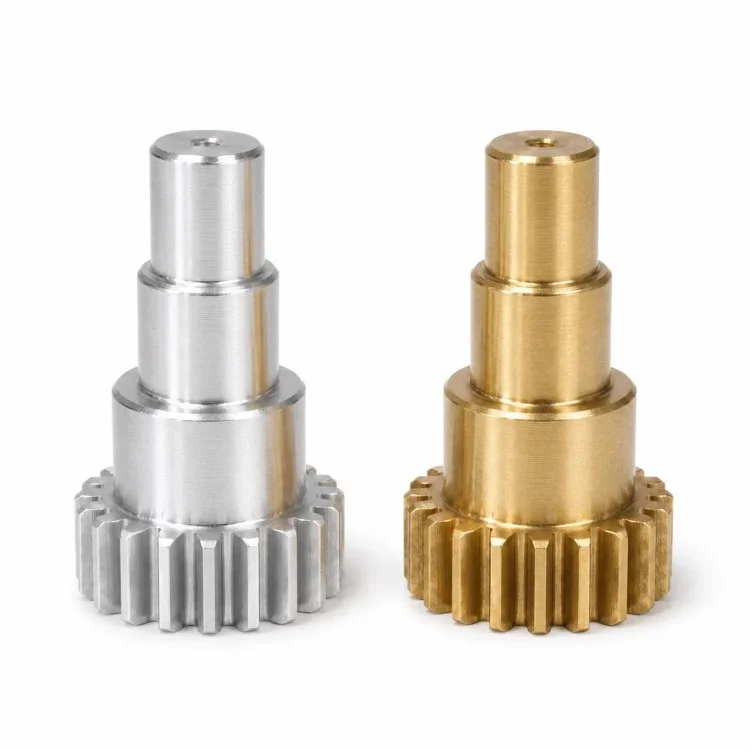

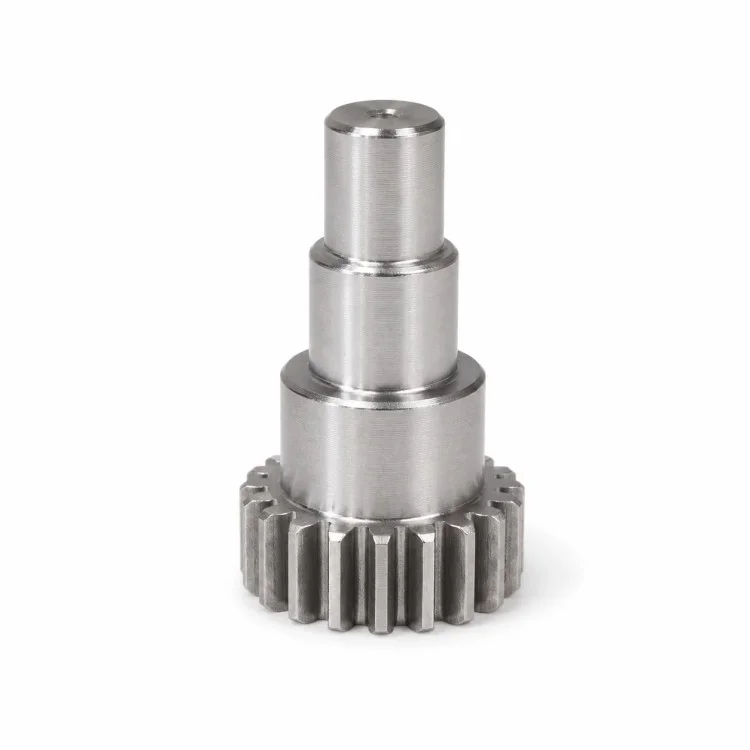

Til OEM-transmissionsprojekter er Xiangxing Xin en præcisions-CNC-bearbejdet trinvist sporgearakselproducent med fokus på integrerede roterende komponenter, hvor gearindgreb og akselpositionering skal kontrolleres sammen. Det cylindriske tandhjul er bearbejdet som en del af den samme komponent som den trinformede aksel, hvilket skaber et direkte mekanisk forhold mellem tandsektionen og rotationstapperne.

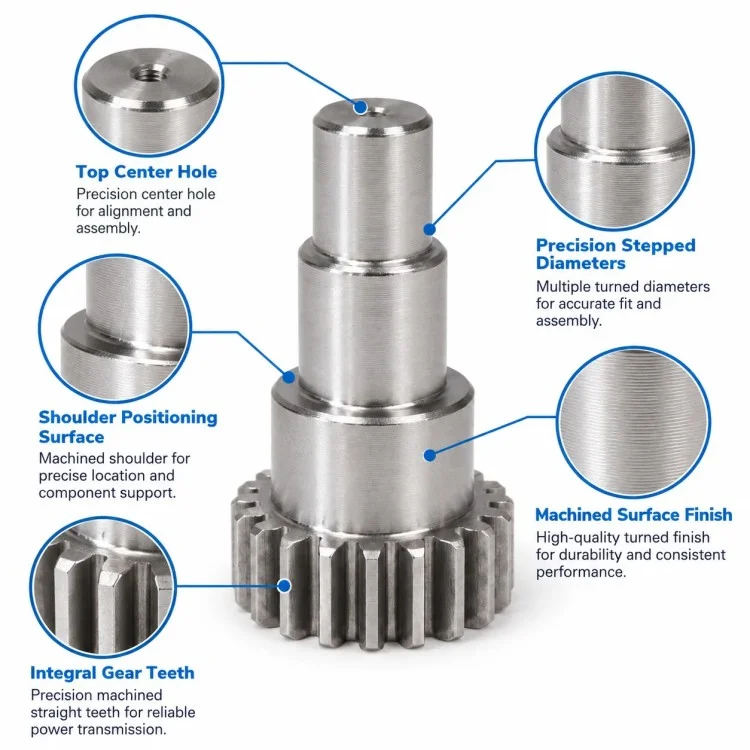

Flere akseldiametre over gearet kan udføre forskellige funktioner i samlingen. En tapp kan lokalisere et leje eller en muffe, en anden kan give strukturel støtte, mens den mindre endesektion kan tjene som et ekstra positionerings- eller forbindelsesområde. Det lille aksiale hul, der er synligt for enden, kan også fremstilles efter kundens funktionelle krav i stedet for at blive behandlet som en standardfunktion.

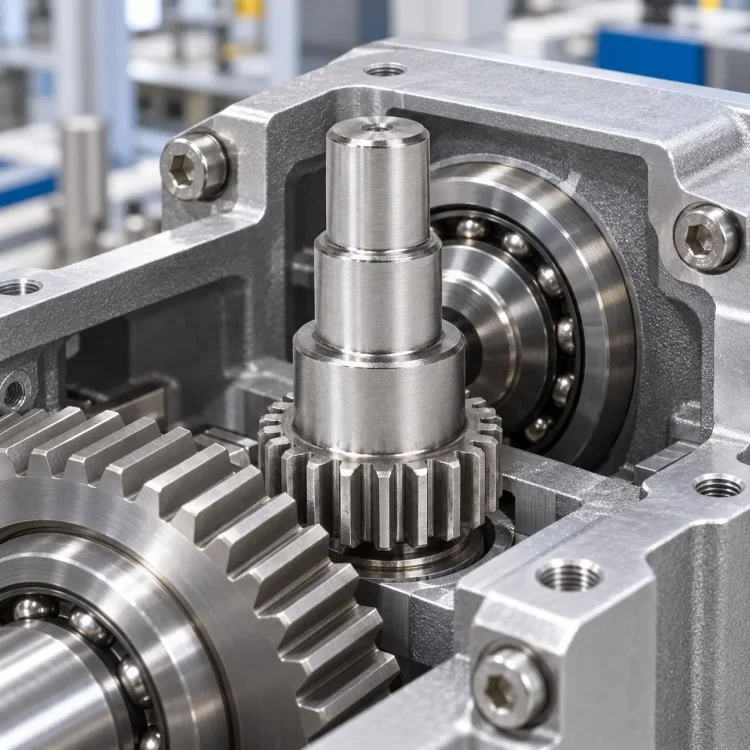

En stor fordel ved denne struktur er, at momentoverførsel og akselplacering er integreret i ét emne. Dette undgår at tilføje en separat gear-til-aksel-forbindelse, hvor det originale maskindesign kræver en komponent i ét stykke, men det betyder også, at gearsektionen, akseldiametre og aksiale skuldre skal planlægges omkring en konsistent datum-strategi.

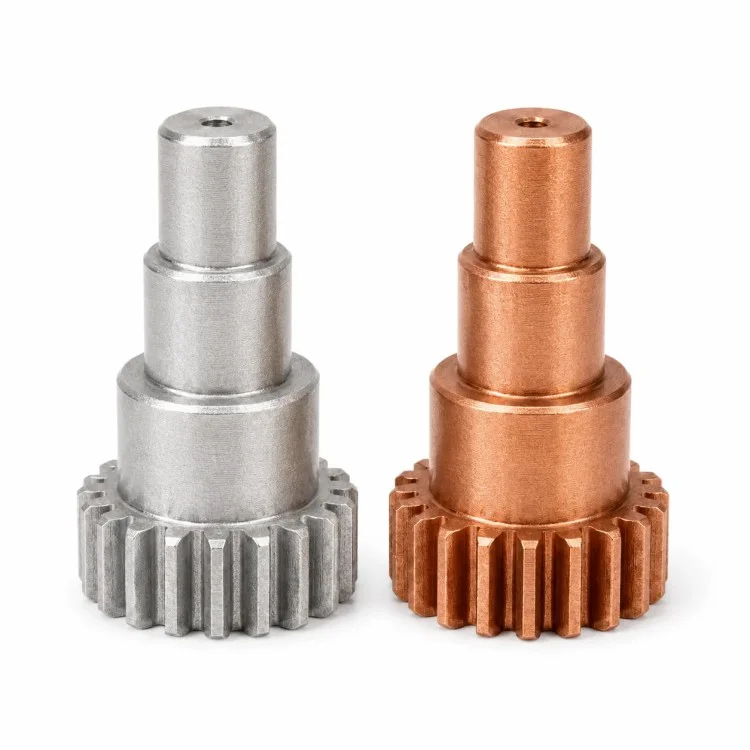

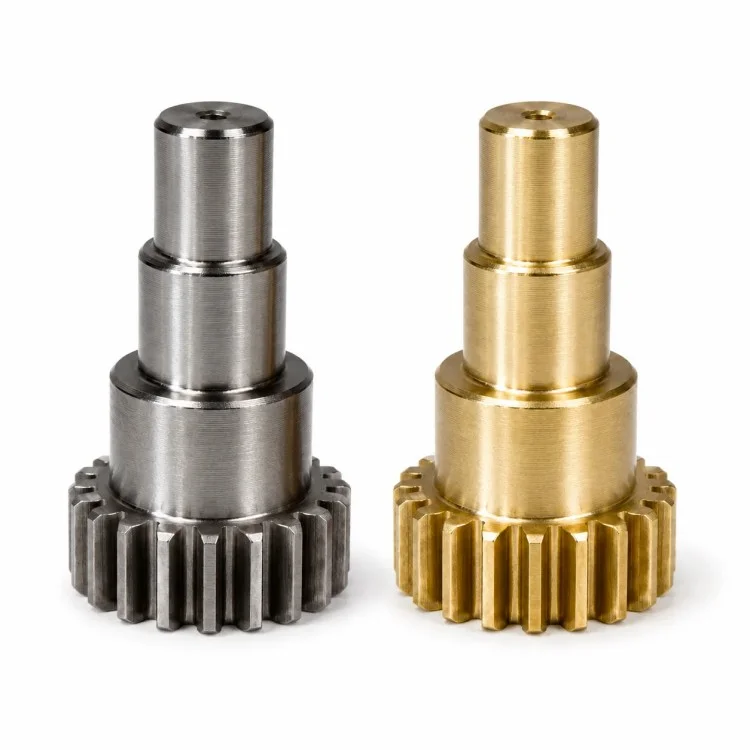

Afhængigt af belastning, slid og driftsforhold kan der vælges passende rustfrit stål, kulstofstål, legeret stål, aluminiumslegering eller andre bearbejdelige materialer. Varmebehandling, overfladehærdning, slibning eller belægning bør kun indføres, når det er nødvendigt af tegnings- og driftsbetingelserne.

Xiamen Xiangxing Xin Industry and Trade Co., Ltd.kan organisere inspektion omkring gear-relaterede dimensioner, akseldiametre, skulderafstand, totalt udløbsforhold og kritiske sammenkoblingsområder, så den færdige komponent vurderes som en komplet transmissionsdel i stedet for som et gear og en aksel separat.

Specifikationer

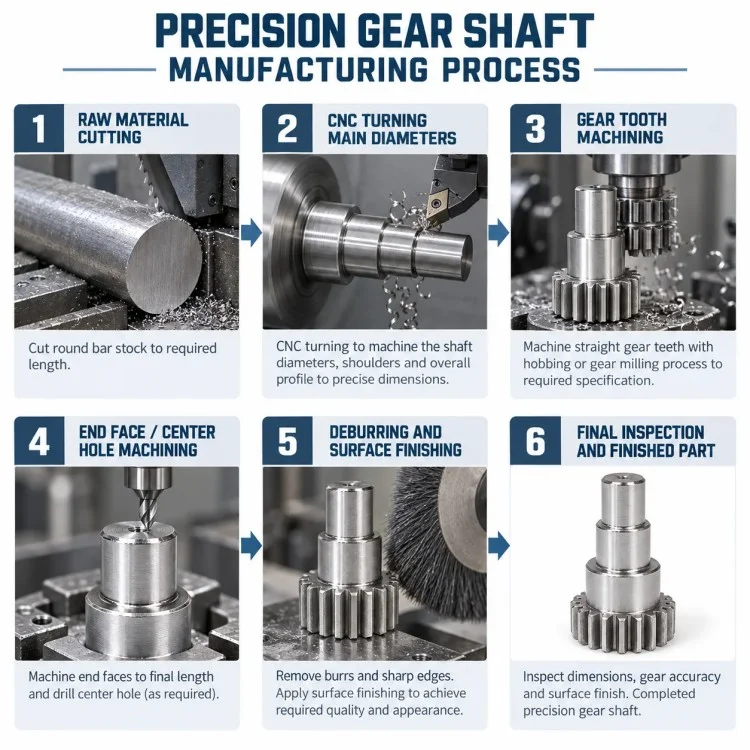

Fremstillingsproces

Til denne præcisions CNC-bearbejdede trindelte tandhjulsaksel skal gearskæring og akselbearbejdning forbindes gennem et fælles rotationsdatum, så tandsektionen forbliver korrekt relateret til de funktionelle journaler.

Produktsammenligning

FAQ

Q1: Kan gearet og akslen bearbejdes som en solid komponent?

Ja. Når tegningen angiver en integreret udformning, og materialevejen er passende, kan gearemnet og den trinformede aksel fremstilles af ét emne.

Q2: Kan forskellige akseltapper have forskellige tolerancer?

Ja. Lejesæder, lokaliseringstapler og generelle støttediametre kan hver især bruge tolerancer, der passer til deres faktiske funktion.

Spørgsmål 3: Hvilke gearoplysninger kræves for tilbud?

Angiv venligst modul eller DP, antal tænder, trykvinkel, fladebredde, materiale, varmebehandling, krav til gearkvalitet og parringsoplysninger, når de er tilgængelige.

Q4: Kan akseltapperne slibes efter varmebehandling?

Ja, hvis den nødvendige pasform, formstabilitet eller overfladefinish gør slibning nødvendig.

Q5: Kan det lille hul i skaftenden tilpasses?

Ja. Diameter, dybde og funktion skal følge kundens tegning.

Q6: Kan denne del være lavet af legeret stål?

Ja. Legeret stål kan overvejes, når applikationen kræver højere styrke eller specifik varmebehandlingsydelse.

Q7: Hvilke dimensioner skal behandles som kritiske?

Typiske kritiske emner kan omfatte gear-relaterede dimensioner, lejetapper, skulderafstande, gear-til-tappe-udløb og sammenkoblingsflader, men den endelige kontrolplan bør følge kundens tegning.

Direkte fabriksfordele

For integrerede transmissionskomponenter anvender Xiamen Xiangxing Xin Industry and Trade Co., Ltd. Xiangxing Xin-processen til at understøtte Precision CNC Machined Stepped Spur Gear Shaft-projekter fra gear-datagennemgang gennem prototypeverifikation og gentagen fremstilling.

Én procesplan for gear og aksel

I stedet for at behandle det cylindriske tandhjul og akslen som uafhængige funktioner, kan bearbejdningsruten udvikles omkring et rotationsdatum og et funktionelt montagekoncept.

CNC-drejning + gearbearbejdningsintegration

Fabrikken kan koordinere flertrinsdrejning, gearforberedelse, tandbearbejdning og efterfølgende efterbearbejdning i henhold til selve delens design.

Kritisk journalkontrol

Lejesæder og lokaliseringstapler kan få strammere inspektion og efterbehandling, mens ikke-kritiske støttesektioner kan bruge passende generelle tolerancer.

Koordinering af varmebehandling

Når ståldele kræver hårdhed eller slidstyrke, kan varmebehandling indgå i fremstillingsruten sammen med tillægsplanlægning for efterfølgende efterbehandling.

Prototype kapacitet

Prototypeordrer i ét stykke kan understøttes, så gearindgreb, akselpasning og udstyrssamling kan verificeres før almindelig produktion.

Gentag produktionskonsistens

Efter den første prøve er godkendt, kan kritiske akseldimensioner, gearreferencer og inspektionspunkter bibeholdes til senere batches for at forbedre konsistensen.
