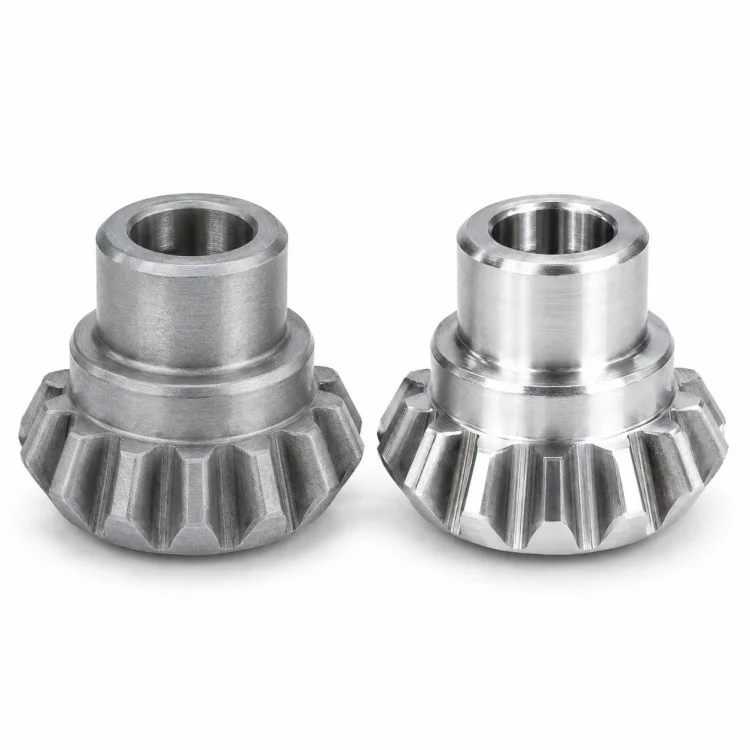

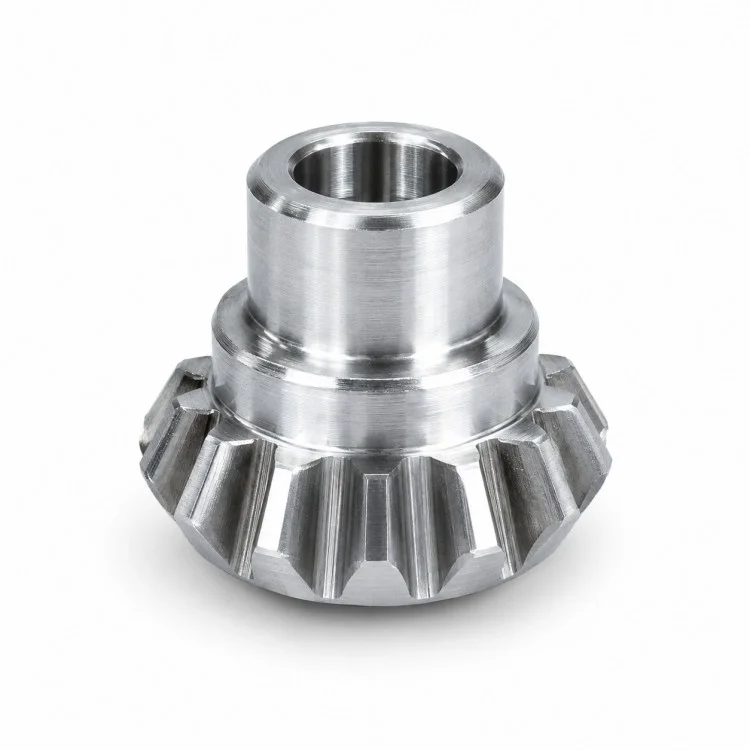

Præcisions CNC bearbejdet lige vinkelgear med nav

Som et præcisions-CNC-bearbejdet lige vinkelgear med navproducent,Xiangxing Xinfokuserer på forholdet mellem den skrå tandsektion, centerboring og navdatum ved fremstilling af ikke-standard transmissionskomponenter. Den koniske gearprofil gør det muligt at overføre drejningsmoment mellem krydsende akselretninger, mens det integrerede nav giver et dedikeret område til positionering, akselindgreb eller yderligere forbindelsesfunktioner defineret af udstyrets design.

I modsætning til et simpelt fladt gear, kombinerer denne komponent flere funktionelle zoner i én del. Tandsektionen skal svare til dets sammenkoblingsgear, navet skal have tilstrækkelig lokaliseringsgeometri, og midterboringen skal forblive korrekt relateret til rotationsaksen. Af denne grund skal gearskæring og cylindrisk bearbejdning planlægges omkring en fælles datum-strategi.

Bearbejdningsruten kan kombinere drejning af boring, nav og skuldre med efterfølgende bearbejdning med skrå tand. Afhængigt af designet kan kiler, sætskruehuller, splines eller andre akselforbindelsesfunktioner også tilføjes, men kun efter specificeret af kunden. Materialevalg bør følge overført belastning, slidforhold, smøremiljø og enhver påkrævet varmebehandlingsrute.

Til produktionsverifikation, Xiamen Xiangxing Xin Industry and Trade Co., Ltd.kan fokusere inspektion på boringsstørrelse, navdiameter, skulderposition, gear-relaterede dimensioner og positionsforholdet mellem tandsektionen og rotationsreferencen. Dette er især vigtigt for OEM-samlinger, hvor parringsnøjagtighed og repeterbar transsmissionsadfærd betyder mere end blot at matche en nominel udvendig diameter.

Specifikationer

Produktegenskaber

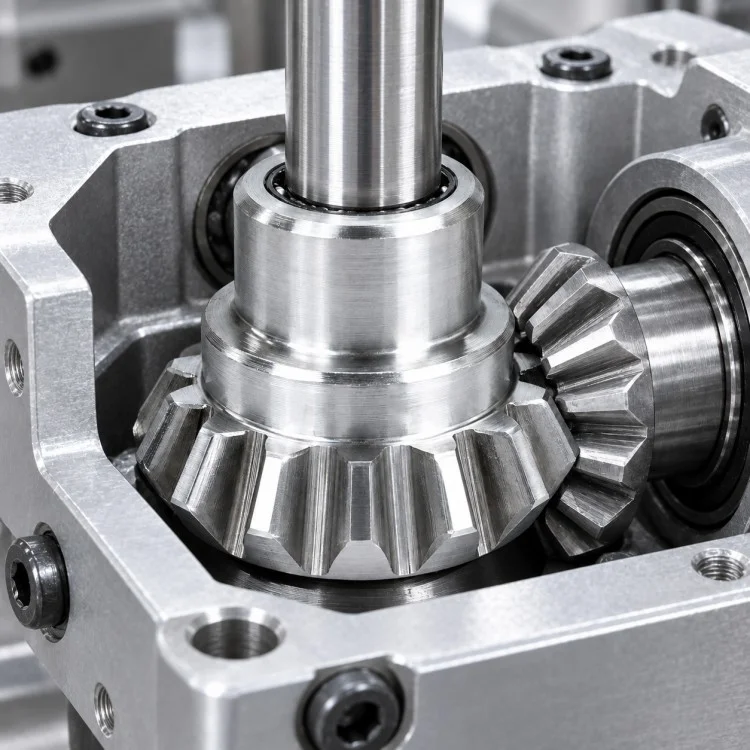

Vinkelkraftoverførsel

Den skrå tandgeometri gør det muligt at overføre drejningsmoment mellem krydsende akselretninger, hvilket gør komponenten velegnet til mekanismer, hvor transmissionsvejen ændrer retning.

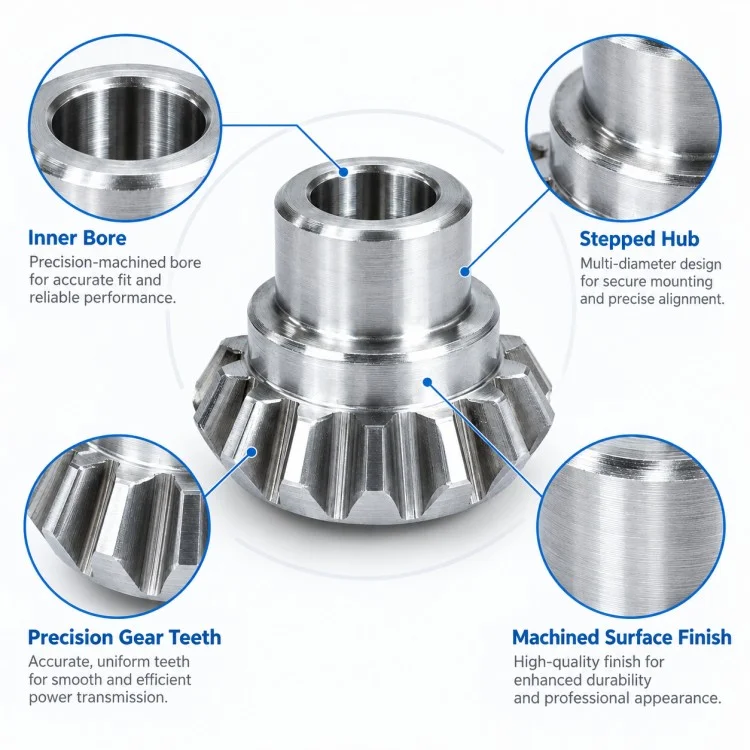

Integreret hub til positionering

Det cylindriske nav skaber en dedikeret lokaliseringssektion mellem gearkroppen og den tilhørende aksel eller støttestruktur.

Bore-to-Gear Datum-forhold

Den midterste boring og den skrå tandsektion kan behandles som relaterede funktionelle funktioner, der hjælper med at opretholde det tilsigtede forhold mellem akselplacering og gearindgreb.

Kompakt struktur i ét stykke

Kombination af nav og vinkelgear i én komponent kan reducere separate grænseflader, hvor det originale udstyrsdesign kræver en integreret del.

Tilpasningsbar akselforbindelse

Afhængigt af den godkendte tegning kan navet rumme yderligere tilslutningsdetaljer såsom en nøglegang, låsehul eller anden sammenkoblingsfunktion.

Fremstillingsproces

Et præcist CNC-bearbejdet lige vinkelgear med nav kræver både rotationsbearbejdning og tandhjulsspecifikke operationer, med særlig opmærksomhed på forholdet mellem boring, nav og konisk tanddatum.

FAQ

Spørgsmål 1: Kan dataene for det koniske tandhjul følge vores eksisterende sammenkoblingsudstyr?

Ja. Angiv venligst den komplette geartegning eller oplysninger om sammenkoblingsudstyr, så tandgeometri og krav til indgreb kan gennemgås sammen.

Q2: Kan navdiameteren og -højden ændres?

Ja. Navdimensioner kan fremstilles i henhold til den aktuelle aksel, leje eller husgrænseflade.

Spørgsmål 3: Kan der tilføjes et kilespor eller et låsehul til boringen eller navet?

Ja, når det er angivet på tegningen. Disse tilslutningsfunktioner skal defineres i henhold til den rigtige monteringsmetode.

Q4: Har dette gear altid brug for varmebehandling?

Nej. Varmebehandling afhænger af materiale, overført belastning, slidbehov og påkrævede serviceforhold.

Q5: Hvilken information er vigtigst for tilbud?

Angiv venligst gearparametre, materiale, boringsdimensioner, navdimensioner, mængde, tolerancer, varmebehandlingskrav og oplysninger om det sammenkoblende gear, når det er tilgængeligt.

Q6: Kan boringen færdigbearbejdes efter varmebehandling?

Det kan overvejes, når tegningen kræver en tættere slutpasning og den valgte materiale/procesvej gør dette nødvendigt.

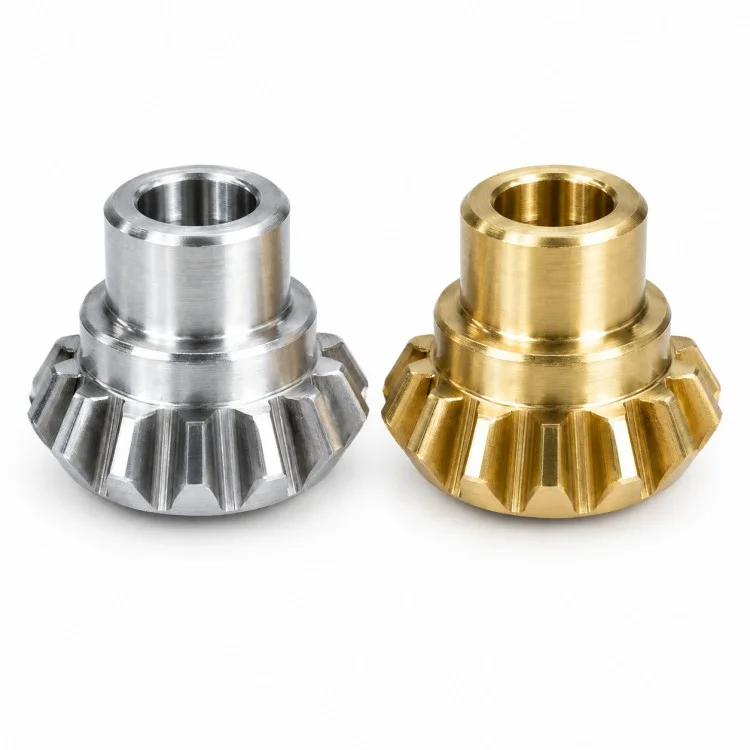

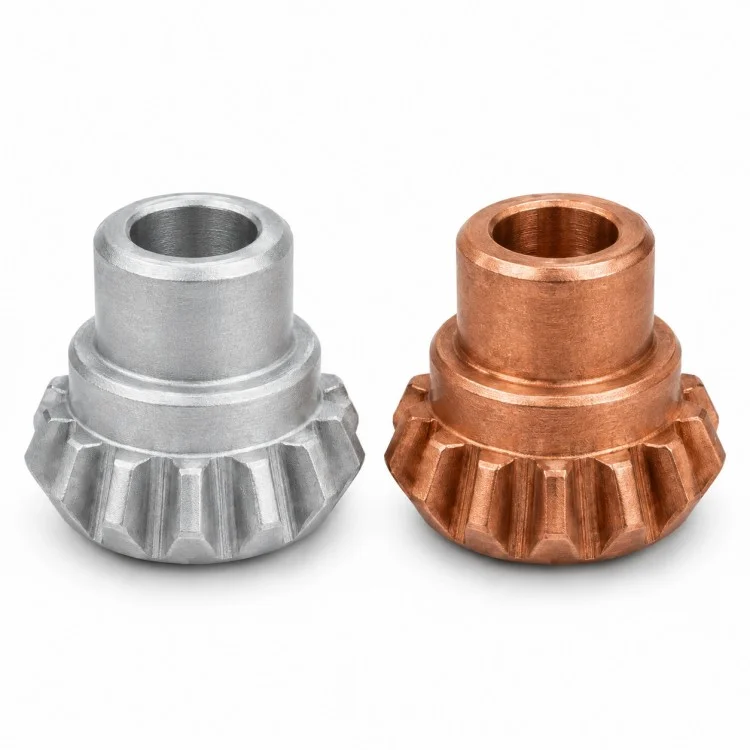

Q7: Kan forskellige materialer bruge den samme geargeometri?

Potentielt ja, men materialeændringer kan påvirke styrke, slid, varmebehandling og bearbejdningsstrategi, så de bør gennemgås før produktion.

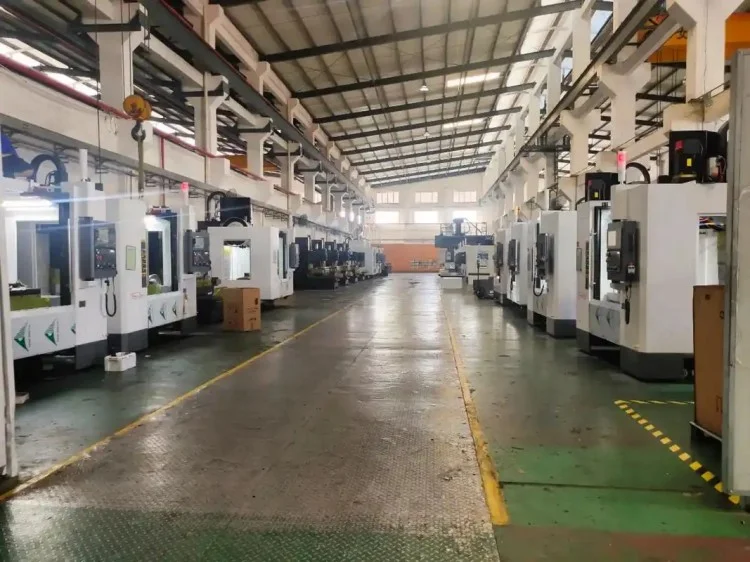

Direkte fabriksfordele

Til ikke-standard vinkeltransmissionsdele bruger Xiamen Xiangxing Xin Industry and Trade Co., Ltd. Xiangxing Xin's tekniske arbejdsgang til at understøtte Precision CNC Machined Straight Bevel Gear med Hub-projekter fra tanddatagennemgang til gentagen produktion.

Gear og nav gennemgået som ét funktionelt system

Den skrå tandsektion, midterboring, skuldre og nav betragtes sammen, så bearbejdningsbeslutninger afspejler, hvordan komponenten faktisk vil gå i indgreb og monteres.

Parrings-gear-orienteret gennemgang

Når kunden leverer parrede geardata, kan projektet gennemgås omkring faktiske engagementsforhold i stedet for at behandle gearet som en isoleret komponent.

Fleksibel blank- og materialerute

Materiale og emneforberedelse kan vælges i henhold til den nødvendige geometri, belastningstilstand og nedstrøms varmebehandlingsrute.

Integreret drejning og tandhjulsbearbejdning

Boredrejning, navbearbejdning, skulderforberedelse og vinkelbearbejdning kan koordineres inden for én procesplan.

Prototypeverifikation til nye gearprojekter

For ny eller ikke-standard geargeometri kan indledende dele bruges til at verificere sammenkoblings- og monteringskrav, før gentagne produktionsbetingelser fastsættes.

Inspektion fokuseret på transmissionsgrænseflader

Xiangxing Xinkan rette inspektionen mod boringen, navet, gear-relaterede dimensioner og vigtige sammenkoblingsreferencer, der påvirker den reelle transmissionsydelse.
