Xiangxing Xiner leverandør af CNC-bearbejdede perforerede gevindskårne komponenter til OEM-samlinger. Det cylindriske design kombinerer en aksial boring, en indvendig gevindåbning og flere rækker af radiale huller. Produktionskrav kan defineres omkring gevindindgreb, sammenkoblingsdimensioner og forholdet mellem hulmønsteret og samlingsdata.
Tilpasning dækker ærmelængde, udvendig diameter, borestørrelse, vægtykkelse, gevindspecifikation og sidehulsdiameter og -afstand. Hulkanter og gevindindgange kan afgrates eller affases i henhold til tegningen for at understøtte håndtering og montage.
Materiale og overfladefinish vælges i henhold til driftsmiljøet og sammenkoblingskomponenterne. Vores ingeniørteam kan gennemgå dine tegninger eller prøver før tilbud, hjælpe med at identificere bearbejdningsadgang, tyndvægsdeformationsrisici og inspektionskrav.
| Parameter | Beskrivelse |
| Komponenttype | Cylindrisk ærme med indvendigt gevind og flere sidehuller |
| Fremstillingsproces | CNC-drejning, boring, gevindbearbejdning og afgratning |
| Materiale muligheder | Rustfrit stål, aluminiumslegering, messing, kobber, kulstofstål eller legeret stål, underlagt projektgennemgang |
| Udvendig diameter/længde | Skræddersyet til tegning |
| Boring / Vægtykkelse | Defineret af parringsdimensioner og strukturelle krav |
| Indvendig tråd | Gevindstandard, diameter, stigning, dybde og pasform specificeret af kunden |
| Side huller | Diameter, mængde, rækkeafstand og vinkelpositioner tilpasset |
| Dimensionel tolerance | Bekræftet i forhold til tegningen og individuelle træk |
| Overfladefinish | Bearbejdet eller yderligere efterbehandling passende til det valgte materiale |
| Kantbehandling | Afgratning og specificerede affasninger |
| Inspektion | Mål, gevindpasning, hulpositioner og udseende som aftalt |
| Ordretype | Prototype, lille batch og gentagen produktion |

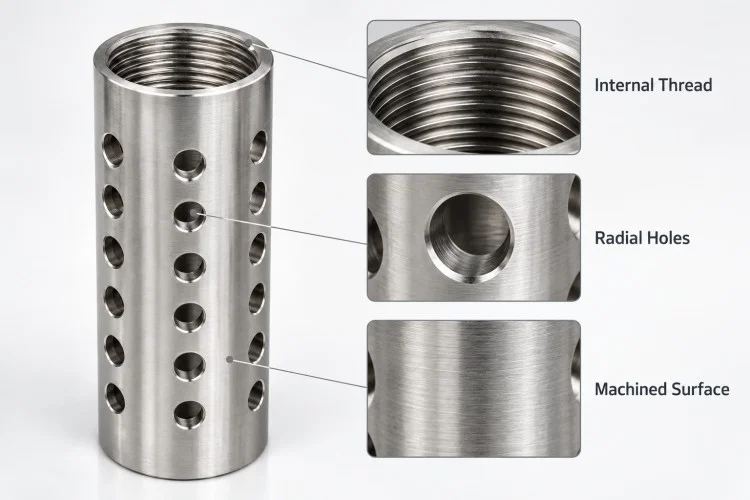

Den gevindskårne åbning giver en passende grænseflade til en tilsvarende komponent. Gevinddybde, pasform og indgangsfasning kan specificeres for at matche samlingsdesignet.
Flere rækker af radiale huller kan arrangeres, så de passer til designet. Deres funktion – såsom adgang, passage eller positionering – bestemmes af kundens applikation.
Boringen og udvendig diameter er bearbejdet omkring den nødvendige vægtykkelse. For tyndere sektioner gennemgås bearbejdningssekvensen og arbejdsfastholdelsen for at begrænse deformation.
Sidehulsskæringer og gevindindgange kræver opmærksomhed under afgratning. Kantkrav kan indgå i tegning og synsplan.

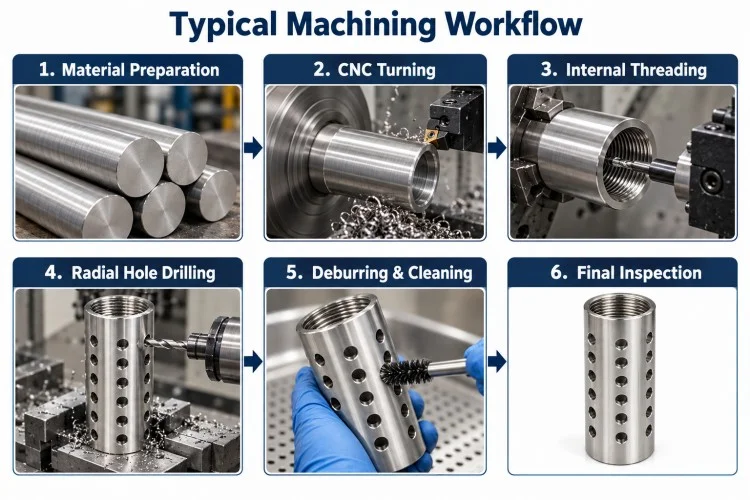

Gennemgå gevindspecifikationer, hulfordeling, vægtykkelse og kritiske sammenkoblingsdimensioner før produktion.
Bearbejd den udvendige diameter, endeflader og boring med en passende henføringsstrategi. For den CNC-bearbejdede perforerede gevindmuffe styres forholdet mellem disse overflader i henhold til tegningen.
Fremstil det indvendige gevind og de radiale huller med en passende bearbejdningssekvens. Indeksering bruges, hvor det er nødvendigt for at etablere de specificerede vinkelhulspositioner.
Fjern grater fra hulkanter og indvendige krydsninger. Påfør den aftalte finish, hvor det kræves, under hensyntagen til dens effekt på gevindpasning og endelige dimensioner.
Tjek specificerede dimensioner, hullayout, gevindaccept og overfladetilstand. Inspektionsjournaler kan udarbejdes i henhold til ordrekrav.
Ja. Angiv venligst gevindstandard, diameter, stigning, indgrebsdybde og pasform sammen med sidehullets diameter, afstand og vinkelpositioner. Vi vil gennemgå designet før tilbud.
Vi kan evaluere rustfrit stål, aluminiumslegering, messing, kobber, kulstofstål, legeret stål og andre bekræftede bearbejdelige materialer. Materialevalg bør tage højde for driftsmiljø, styrke og sammenkoblingskomponenter.
Ja. Indvendige hulskæringer indgår i afgratningsgennemgangen. Identificer venligst eventuelle særlige krav til indvendige kanter, renlighed eller inspektionsadgang, så vi kan bekræfte en passende metode.
For brugerdefinerede CNC-bearbejdede komponenter understøtter Xiangxing Xin at starte med en prøve. Pris- og produktionsordninger afhænger af kravene til materiale, struktur og bearbejdning.
Vi tilbyder en prøveprisrefusionspolitik for førstegangssamarbejde. Efter ingeniørgennemgang kan materiale- og arbejdsomkostninger opkræves i første omgang og refunderes fuldt ud, når en efterfølgende produktionsordre afgives. Arrangementet vil blive bekræftet i tilbuddet.
Angiv venligst en PDF- eller DWG/DXF-tegning og, hvor det er tilgængeligt, en STEP-, IGES- eller SolidWorks-model. Inkluder materiale, mængde, tråddetaljer, kritiske tolerancer og krav til efterbehandling. Hvis tegninger ikke er tilgængelige, kan du sende fotos eller prøver til samarbejde om strukturelt design.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. gennemgår forholdet mellem gevind, sidehuller og vægtykkelse for at hjælpe med at identificere produktionsproblemer før produktion.

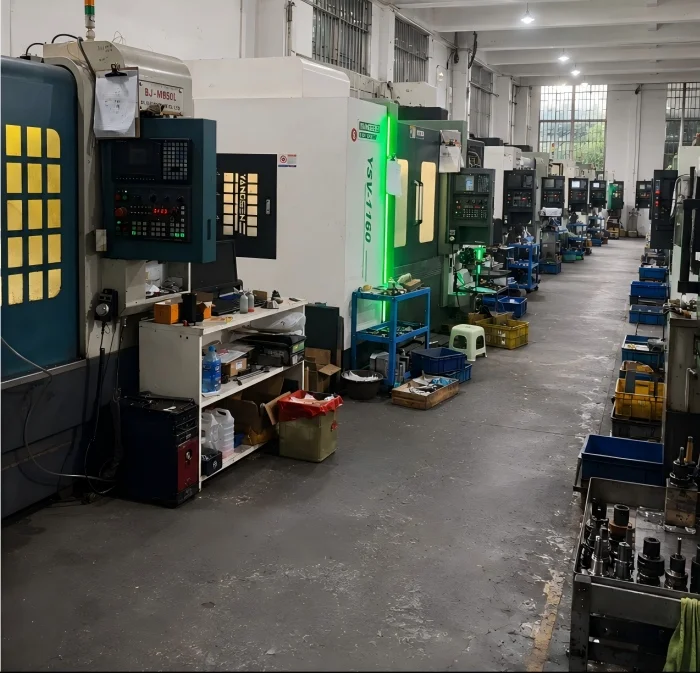

CNC-drejning, bearbejdningscentre, femakset udstyr og drejemølle-kapacitet understøtter bearbejdning af cylindriske legemer og fordelte hulfunktioner.
Vores virksomhed har ISO 9001 og IATF 16949 kvalitetsstyringssystemcertificeringer. Materialecertifikater og dimensionsinspektionsrapporter kan arrangeres i henhold til ordren.
Start med en prøve for at verificere pasform og struktur, og etablere derefter aftalte tegningsrevisioner og inspektionskrav for gentagen produktion.
Til dit CNC-bearbejdede perforerede gevindhylster-projekt, send os parringskravene og forventet antal, så vores team kan gennemgå en passende fremstillingsplan.
