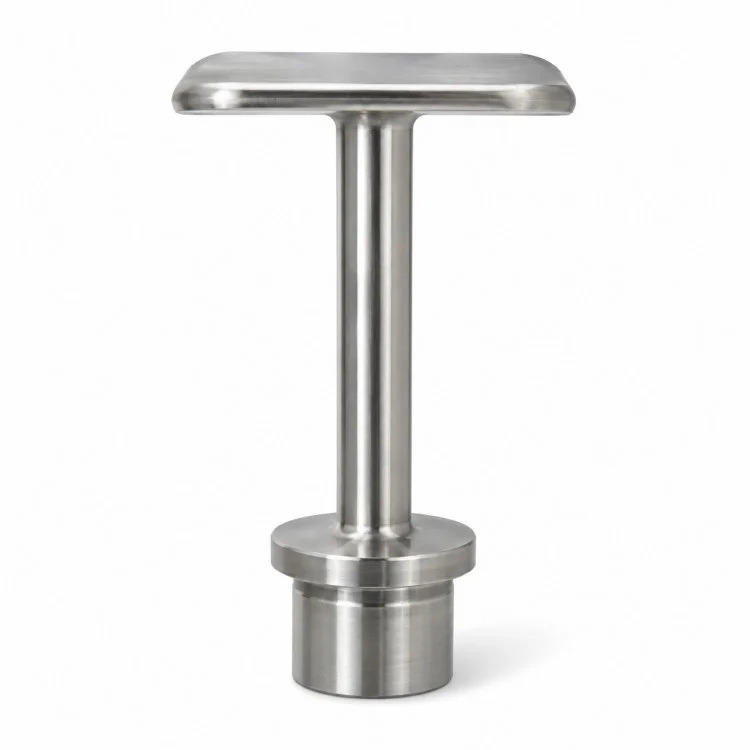

Xiangxing Xiner en leverandør af CNC-bearbejdede T-Head Stepped Shaft-komponenter til specialfremstillede mekaniske samlinger. Designet kombinerer et bredt rektangulært hoved med en slank rund stilk og en aftrappet cylindrisk ende. Afrundede hovedkanter og overgange mellem sektioner kan defineres, så de passer til den matchende struktur og håndteringskravene.
Tilpasning fokuserer på forholdet mellem hoved, stilk, skulder og endediameter. Kunder kan specificere overordnet længde, hovedretning, skulderposition, overgangsradier og de dimensioner, der kontrollerer samlingen. Eventuelle nødvendige gevind, huller eller yderligere funktioner skal identificeres på tegningen til gennemgang.
Fremstillingsruten vælges efter evaluering af materiale, geometri, mængde og finish. Synlige overflader og monteringsoverflader kan have separate acceptkriterier, der hjælper med at bevare det påkrævede udseende, mens funktionelle dimensioner kontrolleres.
| Parameter | Beskrivelse |
| Produktstruktur | Rektangulært T-hoved, rund stilk, cirkulær skulder og cylindrisk ende |
| Materiale muligheder | Rustfrit stål, aluminiumslegering, messing, kobber, kulstofstål eller legeret stål, underlagt ingeniørgennemgang |
| Samlet længde | Skræddersyet til tegning |
| Hovedets dimensioner | Længde, bredde, tykkelse og hjørneradier angivet af kunden |
| Stilk diameter | Tilpasset i henhold til strukturelle og monteringskrav |
| Skulder/endemål | Diameter, tykkelse, længde og pasform defineret ved tegning |
| Geometriske krav | Rethed, koaksialitet, vinkelrethed og hovedorientering som specificeret |
| Bearbejdningstolerance | Bekræftet for individuelle funktioner efter gennemgang af tegningen |
| Fremstillingsrute | CNC drejning og fræsning; blank forberedelse og montagemetode vurderet pr. projekt |
| Overflade muligheder | Som bearbejdet, poleret, sandblæst eller coatet finish, afhængig af materialekompatibilitet |
| Kantforhold | Afgratning, affasninger og overgangsradier som specificeret |
| Inspektion | Dimensions-, geometri- og udseendetjek i henhold til aftalte krav |
| Bestil support | Prøver, små partier og gentagen produktion |

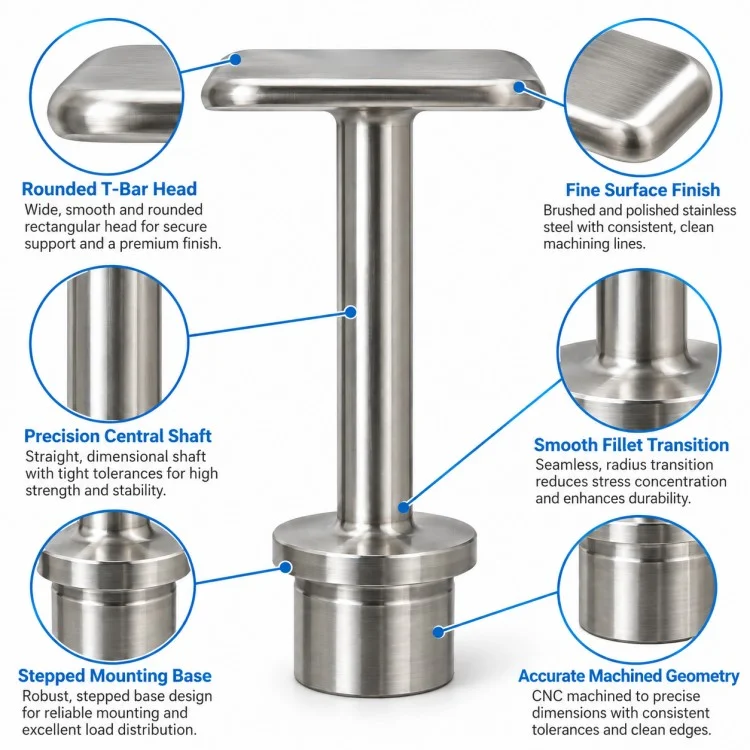

Det aflange hoved giver en bredere grænseflade end stilken. Dens omrids, kantradier og orientering kan justeres, så den passer til den omgivende samling.
Ændringen i diameter skaber en defineret skulderoverflade. Når det bruges som et samlingsdatum, kan dets position og vinkelrethed specificeres i forhold til akselaksen.
Stilkens diameter og længde kan tilpasses den tilgængelige installationsplads. Krav til rethed og overflade bør defineres i henhold til den tilsigtede funktion.
Udsatte overflader kan tildeles visuelle acceptkriterier, mens parringsdiametre og skulderflader styres efter tegningen. Efterbehandlingsgodtgørelser tages i betragtning, hvor belægninger påvirker pasformen.

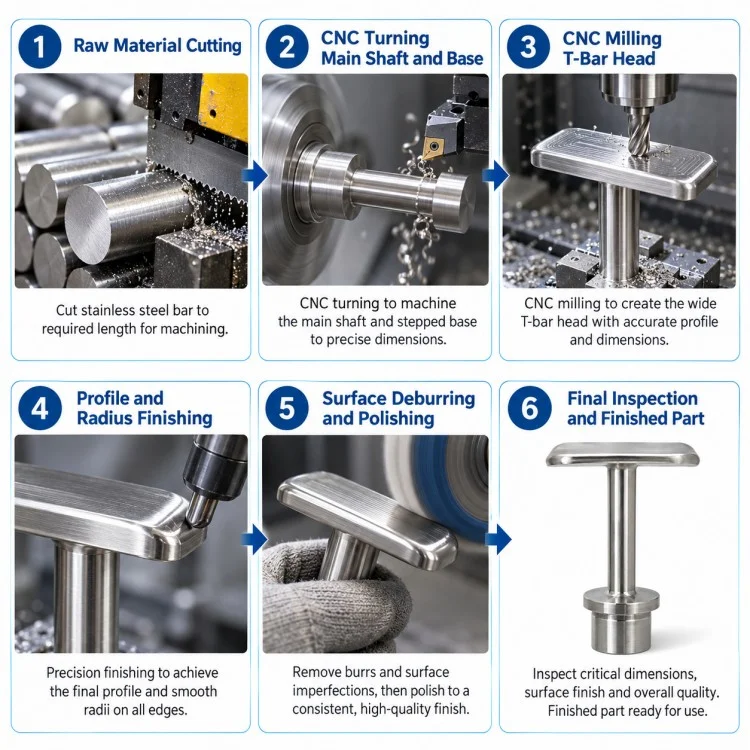

Evaluer hoved-til-stamme-forhold, materiale, mængde og belastningskrav. Bekræft, om komponenten kræver konstruktion i ét stykke eller tillader en samlet struktur, før du vælger produktionsrute.
Bearbejd stilken, skulderen og den cylindriske ende ved hjælp af passende arbejdshold. For den CNC-bearbejdede T-hoved-trinsaksel anses støtte for slank sektion og bearbejdningssekvens for at kontrollere afbøjning.
Fræs det rektangulære hoved og specificerede kanttræk. Etabler det nødvendige forhold mellem hovedflader, skulderdatum og akselakse.
Anvend den aftalte polerings-, blæsnings- eller kompatible belægningsproces. Beskyt eller kompenser for kritiske parringsoverflader, hvor det er nødvendigt.
Kontroller kritiske diametre, længder, geometriske krav og overfladeudseende. Emballagen kan arrangeres for at reducere kontaktmærker på blottede hoveder og stilke.
Vi kan evaluere en bearbejdningsrute i ét stykke efter at have gennemgået dimensioner, materiale og mængde. Hvis en samlet konstruktion er tilladt, angiv venligst samlingskravene. Vi vil bekræfte den foreslåede konstruktion inden produktion.
Typiske punkter til gennemgang omfatter parringsdiametre, skulderposition, overordnet længde, stilkens rethed og forholdet mellem hoved- og skaftaksen. De endelige kritiske dimensioner afhænger af din montering.
Ja. Polerede, sandblæste og kompatible belagte finish kan evalueres. Angiv venligst en finishspecifikation eller referenceprøve, og identificer overflader, hvor dimensionspasningen skal opretholdes.
Vores udstyrskapacitet kan nå ±0,001 mm på passende funktioner. Den opnåelige tolerance for denne komponent skal bekræftes i forhold til dens geometri, materiale, slankhed og inspektionsmetode. Tegningskravene vil blive gennemgået inden accept.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. har ISO 9001 og IATF 16949 kvalitetsstyringssystemcertificeringer. Materialecertifikater, dimensionsinspektionsrapporter og andre kvalitetsdokumenter kan bekræftes i henhold til ordren.
Angiv venligst fotos, måleoptegnelser eller inspektionsresultater. Vores ingeniører vil gennemgå oplysningerne i forhold til tegninger og produktionsregistreringer, med en indledende vurdering tilgængelig på så lidt som to timer, når tilstrækkelig information er givet. Så bliver vi enige om en passende løsning.
Vores ingeniører vurderer forbindelsen mellem det brede hoved, den slanke stilk og den trinformede ende, hvilket hjælper med at afklare referencer og produktionskrav før produktion.

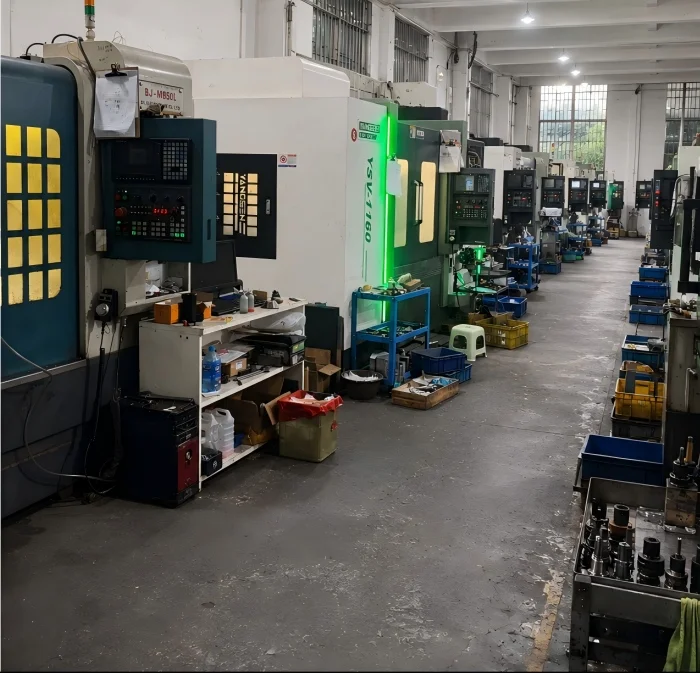

CNC-drejebænke, bearbejdningscentre, fem-akset udstyr og drejefræsekapacitet gør det muligt at vælge produktionsruten omkring den faktiske geometri og ordremængde.
Vi understøtter diskussion af materialevalg, overgangsradier, bearbejdningsadgang og efterbehandlingstillæg for at hjælpe kunder med at forfine fremstillingstegninger.
Prøver kan bruges til at verificere installationens pasform og udseende før batchproduktion. Aftalte tegningsrevisioner og inspektionskriterier giver en reference for gentagne ordrer.
Send Xiangxing Xin dine CNC-bearbejdede T-Head Stepped Shaft-tegninger eller -prøver sammen med mængden og sammenkoblingskravene for en teknisk gennemgang og tilbud.
