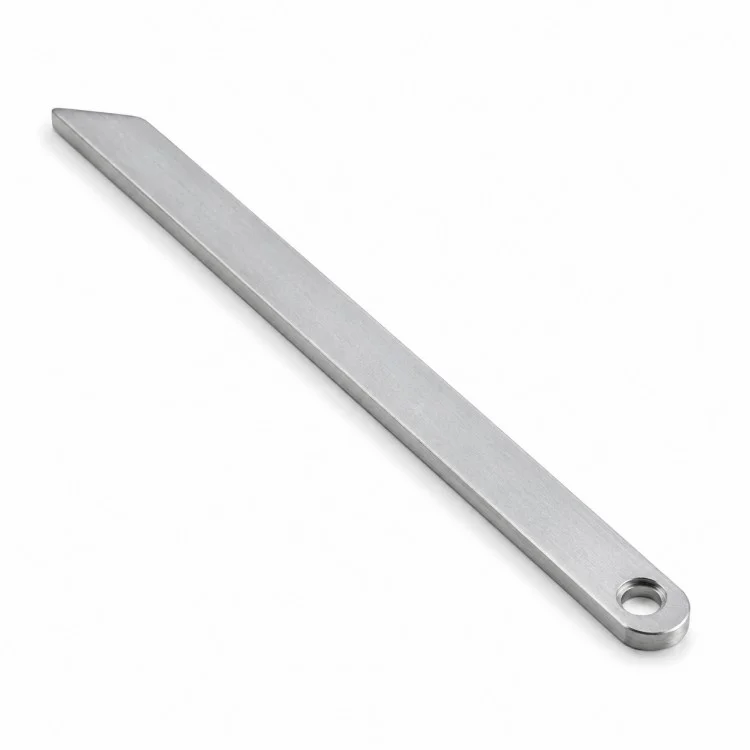

Præcis CNC bearbejdet flad koblingsarm

Til OEM sourcing,Xiangxing Xinleverer Precision CNC Machined Flat Linkage Arm fra 2D-tegninger, 3D-filer eller godkendte prøver. I stedet for at behandle monteringshullet, den flade krop og den formede ende som ikke-relaterede funktioner, planlægges bearbejdningsruten omkring komponentens faktiske forbindelse og bevægelsesfunktion.

For tynde eller mellemtykke dele kan emneforberedelse vælges i henhold til dimensionel tolerance, kantkvalitet og produktionsvolumen. Præcisions CNC efterbehandling bruges derefter til kritiske monteringshuller, endegeometri og specificerede referenceoverflader. Dette gør det muligt for delen at forblive økonomisk uden at ofre de dimensioner, der direkte påvirker monteringen.

Når koblingen fungerer omkring en stift, aksel eller fastgørelseselement, kan monteringshullets diameter og position inspiceres som funktionelle egenskaber. Kantovergang og hjørneafslutning kan også styres for at reducere grater, forhindre interferens og forbedre håndteringen under montering.

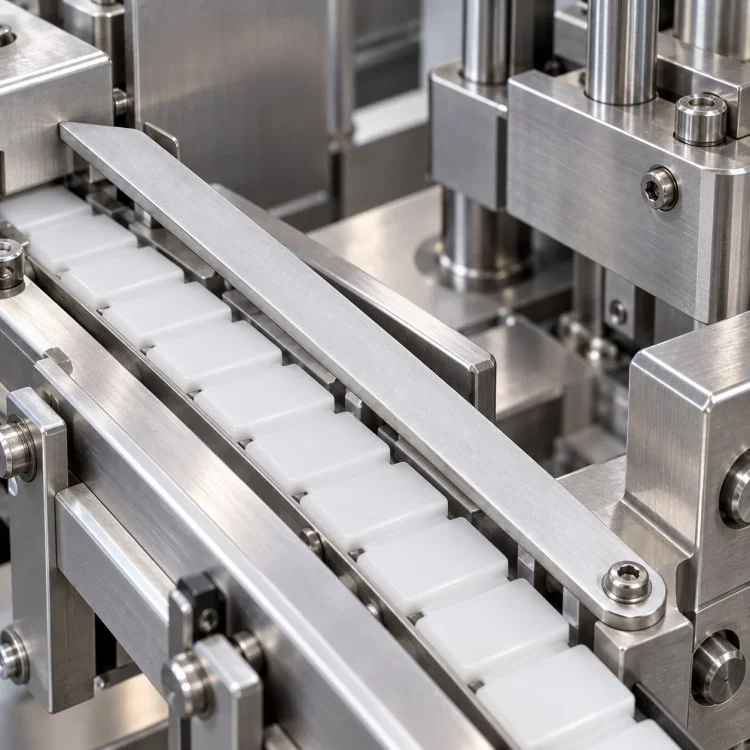

Denne komponenttype er almindeligvis egnet til automatiseringsmekanismer, armaturer, industrielt udstyr, justeringssystemer, mekaniske koblinger, kontrolenheder og andre applikationer, der kræver et slankt, stift forbindelseselement.

Specifikationer

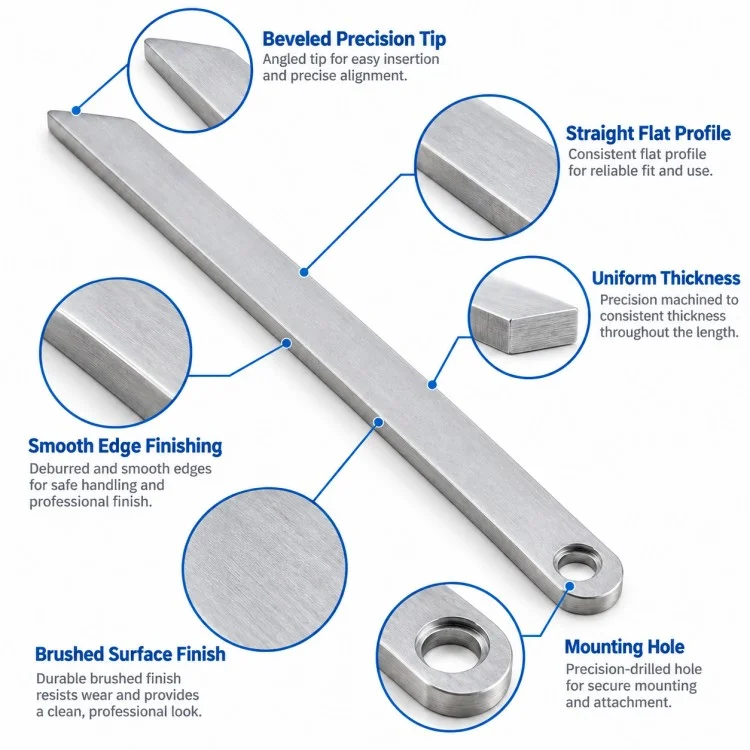

Funktionelt design og anvendelse

Den slanke geometri i ét stykke er nyttig, hvor der kræves en stiv forbindelse uden at optage for meget installationsplads.

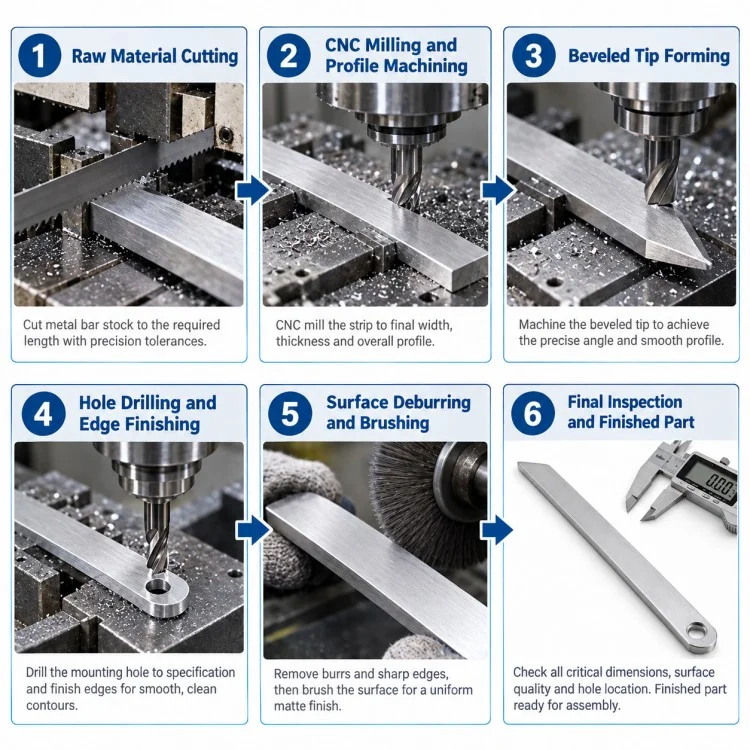

Fremstillingsproces

Produktion af en flad forbindelseskomponent er ikke begrænset til en enkelt bearbejdningsmetode. Ruten kan vælges efter tykkelse, nøjagtighed, mængde og krav til kantkvalitet.

FAQ

Q1: Hvilke tolerancer kan du opnå på koblingskomponenter?

Standard CNC-dimensioner styres almindeligvis omkring ±0,01 mm. Strengere krav til monteringshuller, hulposition eller sammenkoblingsfunktioner kan vurderes individuelt. Under passende delegeometri og bearbejdningsforhold kan specifikke funktioner nå udstyrskapacitet omkring ±0,001 mm.

Q2: Hvilke materialer kan du bearbejde?

Vi kan vurdere aluminiumslegeringer, rustfrit stål, kulstof- og legeret stål, messing, kobber og andre bekræftede bearbejdelige materialer i henhold til styrke, korrosionsbestandighed og anvendelsesbehov.

Q3: Kan længden, hulstørrelsen og endeformen tilpasses?

Ja. Samlet længde, bredde, tykkelse, monteringshulsdiameter, afrundet ende, vinklet spids og anden geometri kan alle fremstilles i henhold til kundens tegninger.

Q4: Kan jeg kun bestille én prototype?

Ja. Xiangxing Xin understøtter tegningsbaserede CNC-prototyper, der starter fra ét stykke, hvilket giver kunderne mulighed for at kontrollere pasform og funktion før batchproduktion.

Q5: Er de første prøver gratis?

For første samarbejde evalueres prøveomkostningerne i henhold til råmateriale og bearbejdningsvanskeligheder. For egnede projekter kan aftalte prøveudgifter krediteres eller refunderes efter en efterfølgende produktionsordre.

Q6: Hvilke filer skal jeg sende til tilbud?

PDF-, DWG- og DXF-tegninger anbefales for dimensioner og tolerancer. STEP-, IGES- og SolidWorks-filer accepteres også. Inkluder venligst materiale, mængde, overfladefinish og kritiske tolerancekrav, når de er tilgængelige.

Direkte fabriksfordele

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. leverer kildefabriksproduktion til tegningsbaserede præcisionsmetalkomponenter, der kombinerer ingeniørgennemgang, prototypebearbejdning, inspektion og gentagen fremstilling i én arbejdsgang.

Fleksibelt procesvalg

Ikke alle flade koblingsdele har brug for den samme rute. I henhold til tykkelse, tolerance og mængde kan emner fremstilles ved hjælp af CNC-bearbejdning, laserskæring eller vandstråleskæring, før kritiske funktioner er færdigbearbejdet.

Opmærksomhed på funktionel hulposition

For koblingsdele er en nøjagtig huldiameter alene ikke nok. Hulposition i forhold til den modsatte ende og udvendige profil kan direkte påvirke mekanismens vandring, så disse forhold kan behandles som funktionelle inspektionspunkter.

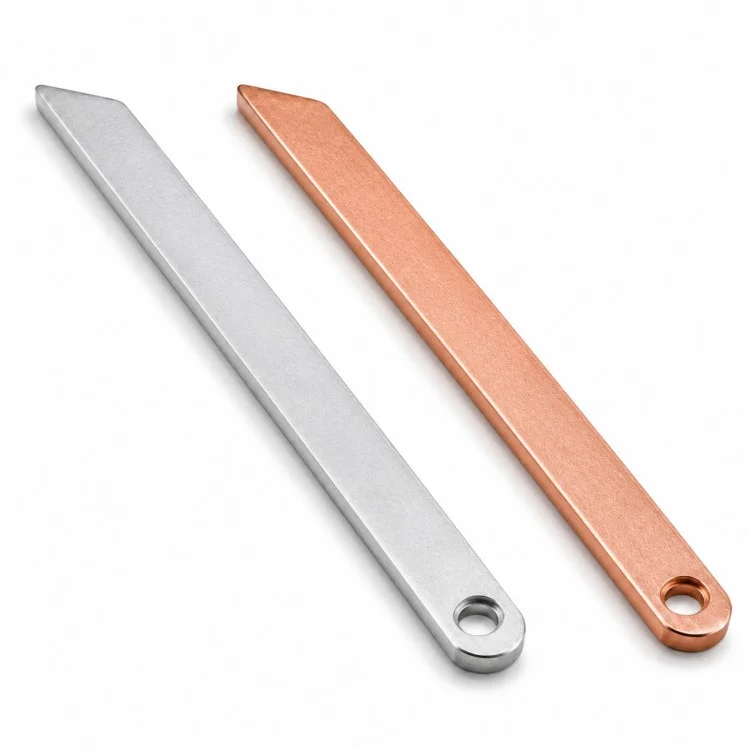

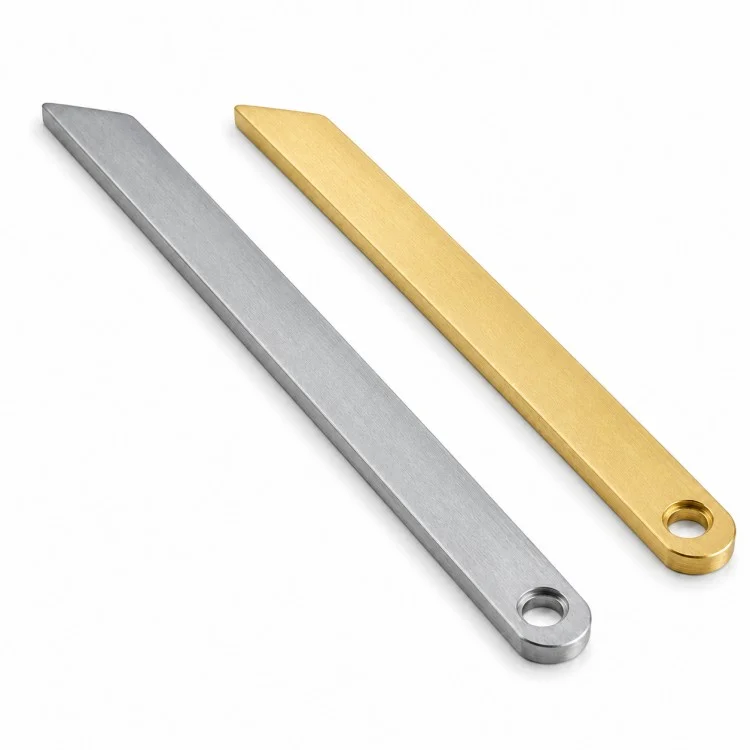

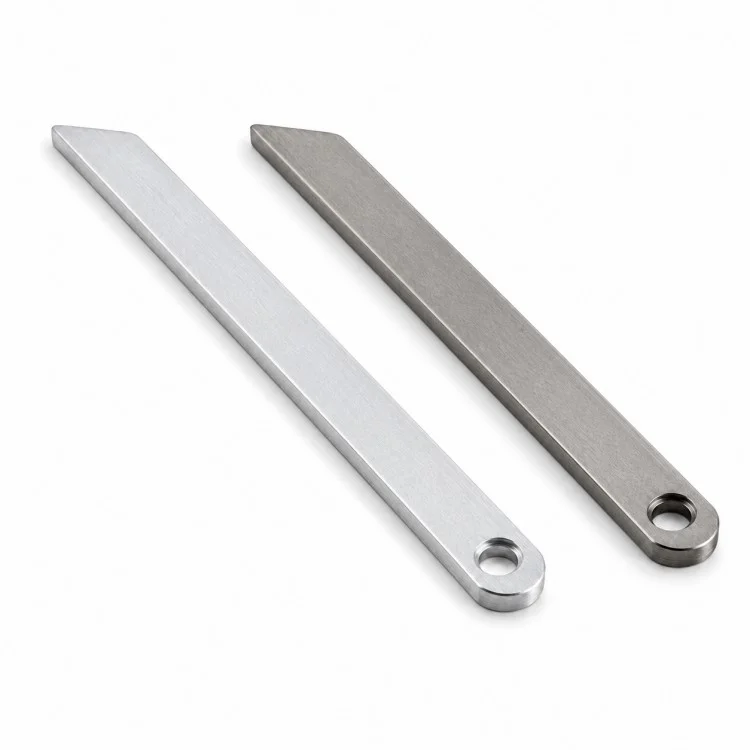

Bred materialekapacitet

Tilgængelige bearbejdningsmaterialer omfatter aluminiumlegeringer, rustfrit stål, kulstofstål, legeret stål, messing, kobber og andre egnede metaller, hvilket gør det lettere at matche styrke, korrosionsbestandighed, vægt og omkostningsmål.

Prototypevenlig produktion

Prototypeproduktion i ét stykke understøttes til tegningsbaserede dele, hvilket er nyttigt til designverifikation, mekanisk test og pasformsbekræftelse før større ordrer.

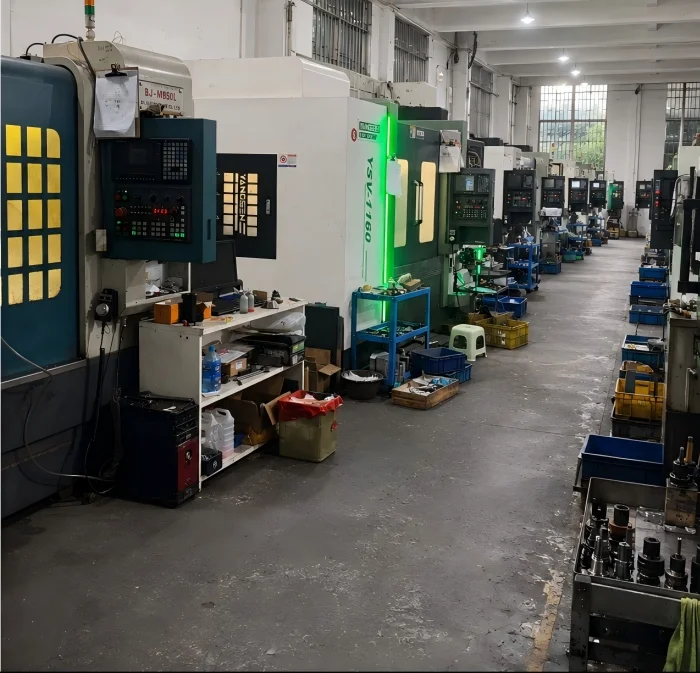

Udstyr og bearbejdningsområde

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. har CNC-drejning, drejning-fræsning, 3-akset, 4-akset og 5-akset bearbejdningskapacitet. Til større rotationsprojekter kan to CNC drejebænke håndtere ca. 1500 mm drejediameter med forbehold for tegningsgennemgang.

Kvalitet og gentagelighed

Precision CNC-bearbejdet flad forbindelsesarm kan produceres med kontrollerede bearbejdningsdatumer og gentagne inspektionspunkter, efter at prototypen er godkendt, hvilket hjælper med at opretholde dimensionskonsistens på tværs af efterfølgende batches.

Xiamen Xiangxing Xin Industry and Trade Co., Ltd. opererer under ISO 9001 og IATF 16949 kvalitetsstyringssystemer. Materialecertifikater, dimensionsinspektionsrapporter og andre aftalte kvalitetsdokumenter kan udarbejdes efter projektets krav.
