Præcisions CNC bearbejdet ringformet lejehus

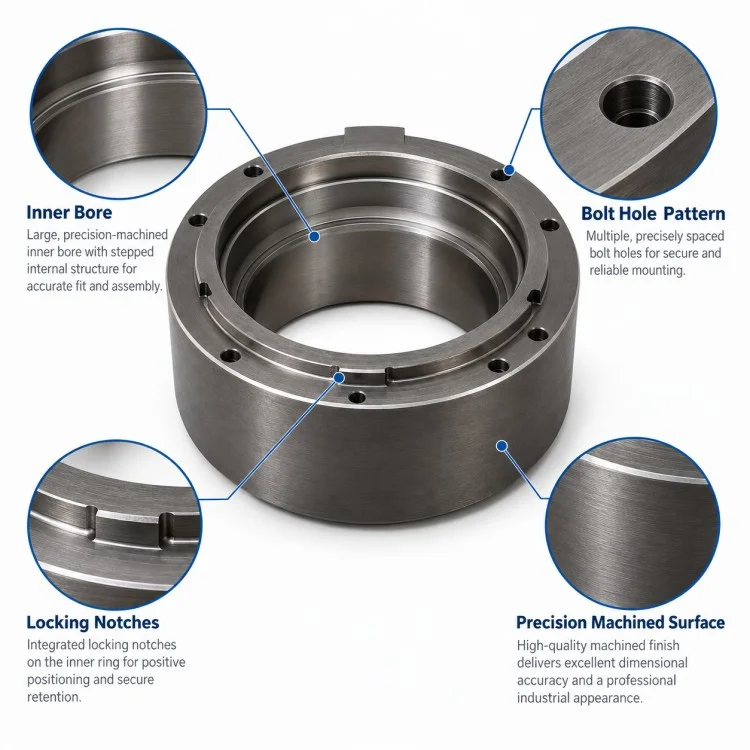

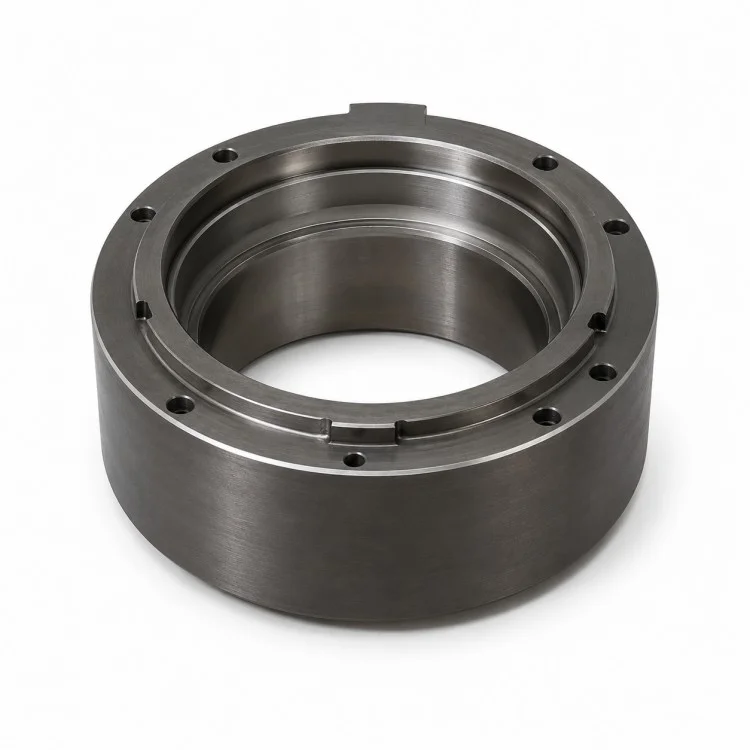

Xiangxing Xin fremstiller Precision CNC-bearbejdet ringlejehus som en direkte producent til OEM-samlinger, hvor flere koncentriske overflader skal arbejde sammen inden for en cirkulær komponent. Den store centrale åbning er omgivet af trinformede indvendige diametre og skuldre, der kan give siddepladser, lokaliserings- eller frigangszoner til lejer, ærmer, tætninger eller andre cylindriske sammenkoblingsdele.

Det ydre ringformede legeme indbefatter en række monteringshuller anbragt rundt om omkredsen. Deres diameter, mængde og bolt-cirkel position kan følge kundens udstyrslayout. Lokale indhak, hævede faner eller afbrudte ringfunktioner kan også indarbejdes, når designet kræver orientering, låsning eller justering.

For denne type hus er forholdet mellem hovedboringen, indvendige skuldre, ydre diameter og monteringshulsmønster vigtigere end enhver enkelt dimension set uafhængigt. Et stabilt rotationsdatum er derfor nyttigt ved planlægning af drejning, boring og sekundær hulbearbejdning.

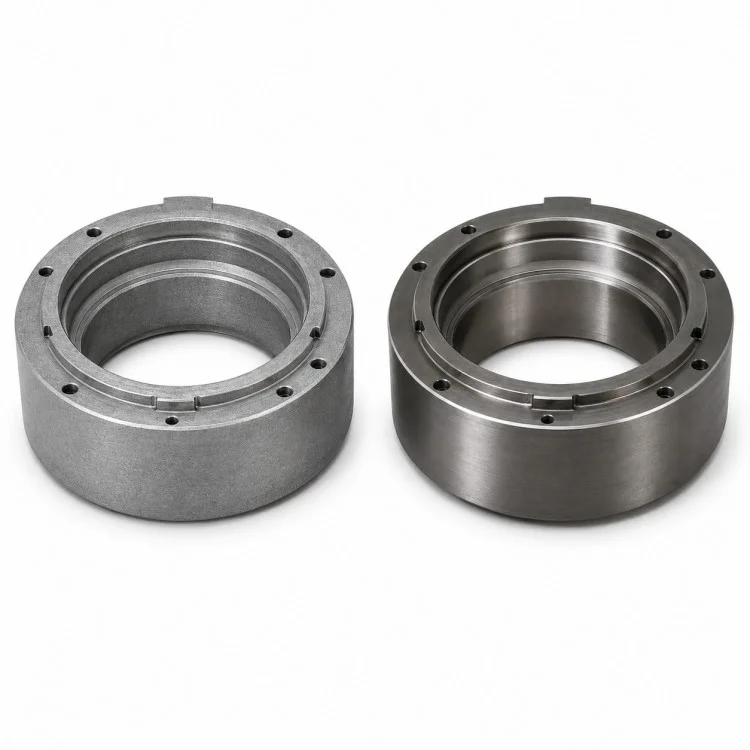

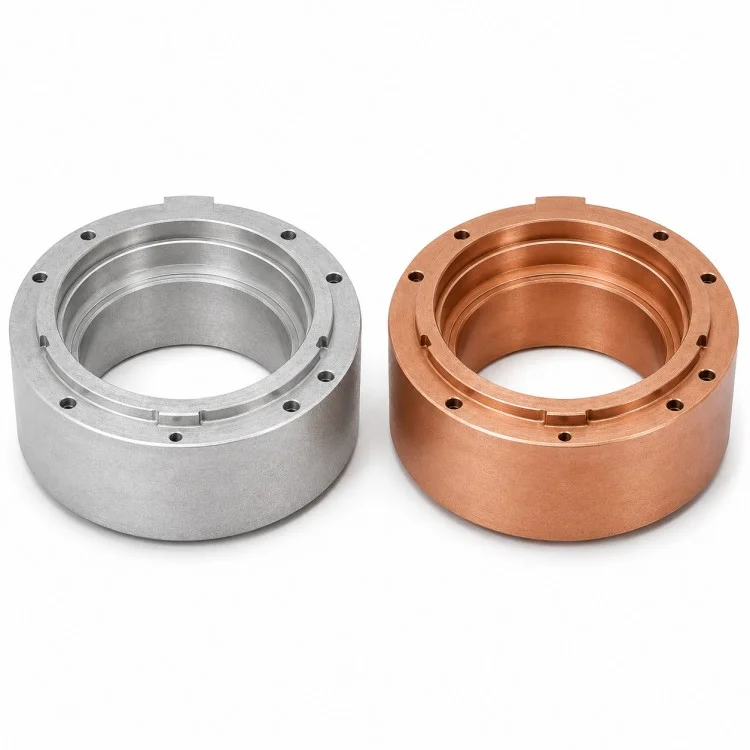

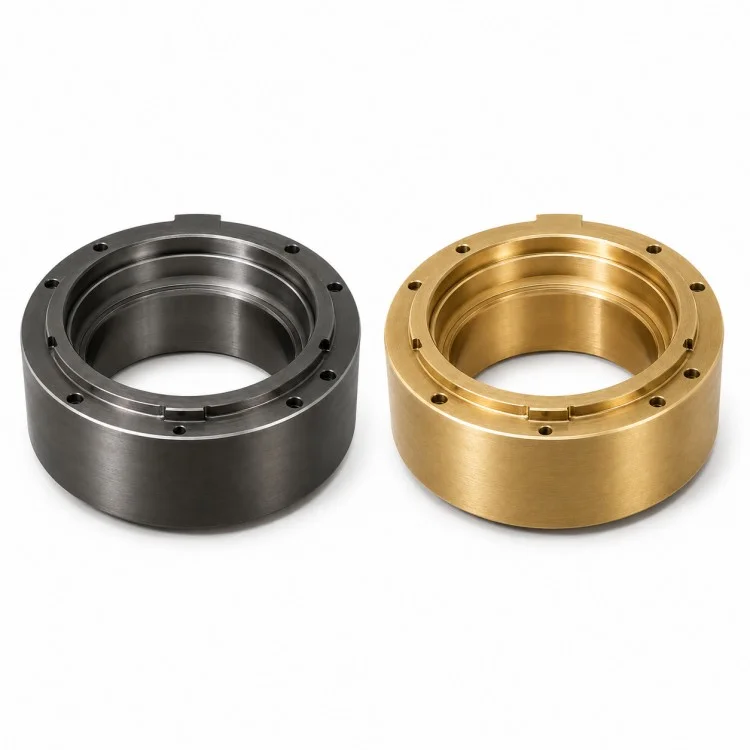

Afhængigt af anvendelsen kan rustfrit stål, kulstofstål, legeret stål, aluminiumslegering, messing eller andre bearbejdelige metaller overvejes. Hvis projektet omfatter et lejesæde eller tætningsgrænseflade, skal den endelige tolerance og krav til overfladefinish bekræftes fra den tekniske tegning før produktion.

Xiamen Xiangxing Xin Industry and Trade Co., Ltd.kan organisere inspektion omkring boringsdiameter, trindelt sædeposition, koncentricitetsrelaterede dimensioner, monteringshulsplacering og funktionelle sammenkoblingsflader. Dette gør delen velegnet til ikke-standard maskiner, hvor pålidelig justering og gentagelig samling er vigtigere end at bruge et kataloghus.

Specifikationer

Produktfordele

Flertrinsboring i ét hus

Flere indvendige diametre og skuldre kan integreres i den samme ringformede krop, hvilket hjælper en komponent med at rumme forskellige lokaliserings-, støtte- eller frigangszoner.

Koncentriske funktionelle overflader

Hovedboringen, trinsæderne og de ydre cylindriske funktioner kan planlægges omkring en fælles rotationsreference, når applikationen kræver justering mellem sammenpassende komponenter.

Periferisk monteringslayout

Flere huller kan arrangeres rundt om huset i henhold til udstyrets boltcirkel i stedet for at være begrænset til et standard monteringsmønster.

Kompakt cirkulær struktur

Det ringformede design giver en stor central åbning, samtidig med at det bibeholder tilstrækkeligt omgivende materiale til at lokalisere overflader og monteringsfunktioner.

Fleksible lokale funktioner

Der kan tilføjes slidser, faner, relieffer eller små låsedetaljer, hvor selve samlingen kræver orienterings- eller anti-rotationsfunktioner.

Produktsammenligning

For et præcisions-CNC-bearbejdet ringlejehus er den største fordel i forhold til et generelt kataloghus evnen til at definere den komplette interne opstabling og monteringsgrænseflade omkring kundens udstyr.

FAQ

Q1: Kan den indvendige trinboring fremstilles i henhold til vores leje- eller bøsningsdimensioner?

Ja. Boringsdiametre, skulderpositioner og siddedybder kan følge den godkendte tegning og faktiske sammenkoblingskomponenter.

Q2: Kan monteringshulmønsteret ændres?

Ja. Hulmængde, diameter og bolt-cirkel position kan fremstilles i henhold til kundens udstyrslayout.

Q3: Kan huset omfatte flere leje- eller tætningssteder?

Potentielt ja. Områder med flere trin kan bearbejdes, når tegningen kræver separate lokaliserings- eller siddezoner.

Q4: Kræver centerboringen altid en snæver tolerance?

Nej. Forskellige sektioner kan have forskellige funktioner. Lejesæder, frigangsboringer og tætningsområder bør hver følge deres egne funktionskrav.

Spørgsmål 5: Kan der tilføjes lokale hak eller faner?

Ja. Disse funktioner kan tilføjes til orientering, låsning eller positionering, når de er klart defineret i den tekniske tegning.

Q6: Hvilke oplysninger skal gives til tilbud?

Angiv venligst tegningen eller 3D-modellen, materiale, mængde, kritiske boringspasninger, oplysninger om monteringshul, overfladekrav og anvendelsesdetaljer.

Q7: Kan en prototype laves før gentagen produktion?

Ja. For nye ringformede huse kan prøveverifikation hjælpe med at bekræfte krav til pasform, montering og montering, før gentagne mængder frigives.

Direkte fabriksfordele

Til store ringformede komponenter bruger Xiamen Xiangxing Xin Industry and Trade Co., Ltd. Xiangxing Xin-bearbejdnings-workflowet til at understøtte Precision CNC Machined Ringular Bearing Housing-projekter fra gennemgang af boring-layout til gentagen produktion.

Intern Stack-Up gennemgang

I stedet for kun at kontrollere én borediameter, kan bearbejdningsteamet gennemgå den fulde sekvens af indvendige trin, skuldre og lokaliseringsflader som én samlestabel.

Drejning og hul-mønster koordinering

Cirkulær drejning og periferisk boring kan planlægges sammen, så monteringsmønsteret forbliver korrekt relateret til hovedboringen.

Velegnet til ikke-standard lejegrænseflader

Kunder er ikke begrænset til standard kataloghuse. Boringsdiameter, sædedybde, hushøjde og monteringshulsfordeling kan følge det rigtige udstyrsdesign.

Funktionel Fit Focus

Inspektion kan skelne mellem lejepasninger, frigangsområder og generelle strukturelle overflader i stedet for at tildele unødvendig snævre tolerancer til hver funktion.

Prototypebekræftelse for nye samlinger

Til nye maskinprojekter kan prøver bruges til at verificere lejesæder, husmontering og omgivende frigang før gentagen produktion.

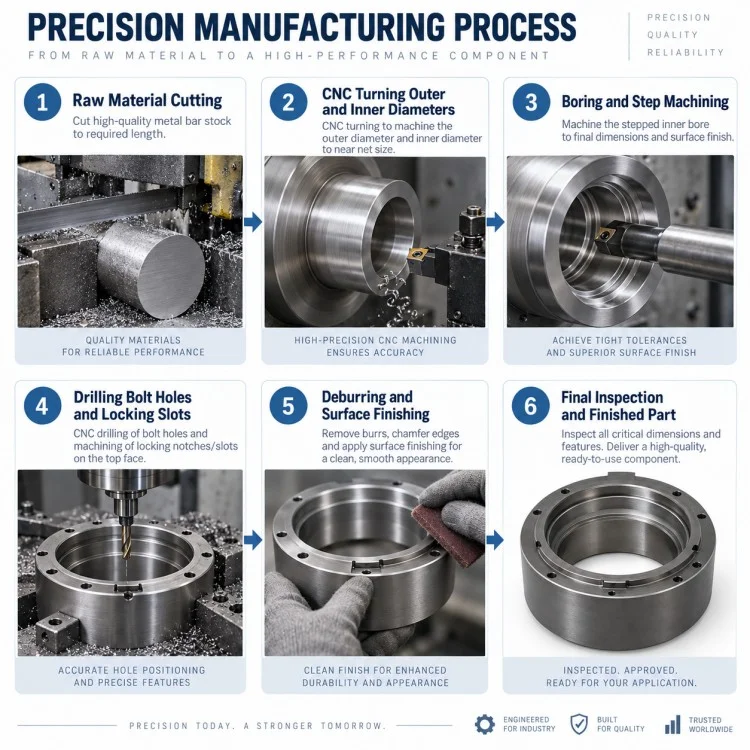

Fleksibel produktionsrute

Xiangxing Xin kan koordinere drejning, boring, boring, fræsning, valgfri varmebehandling og overfladebehandling i henhold til den faktiske geometri og materiale.
